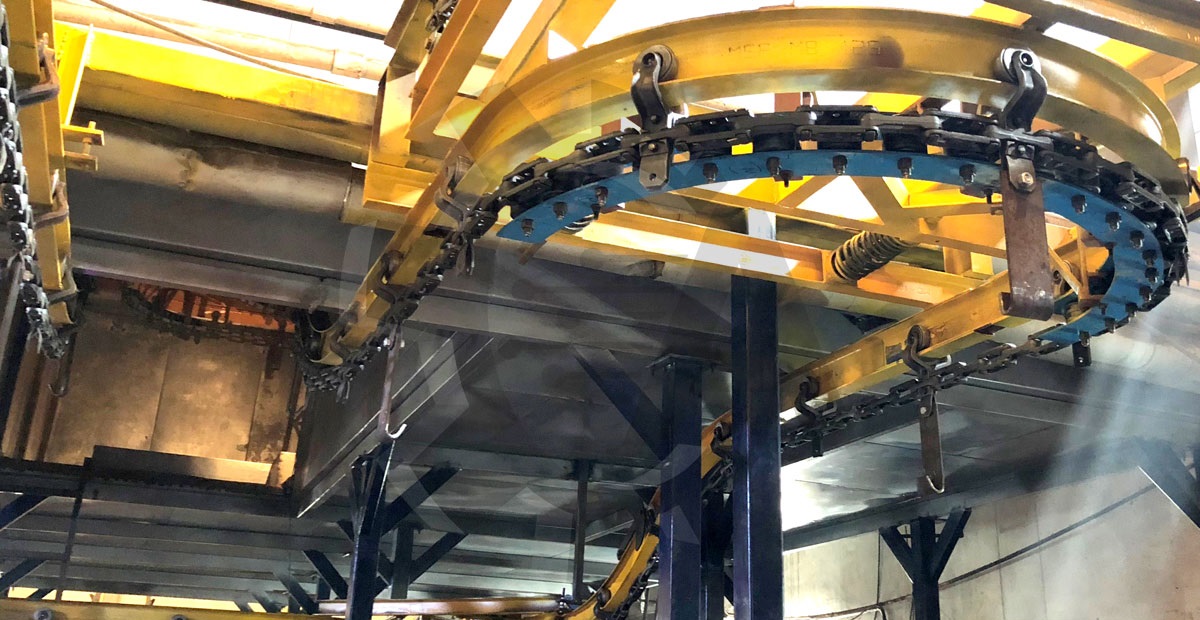

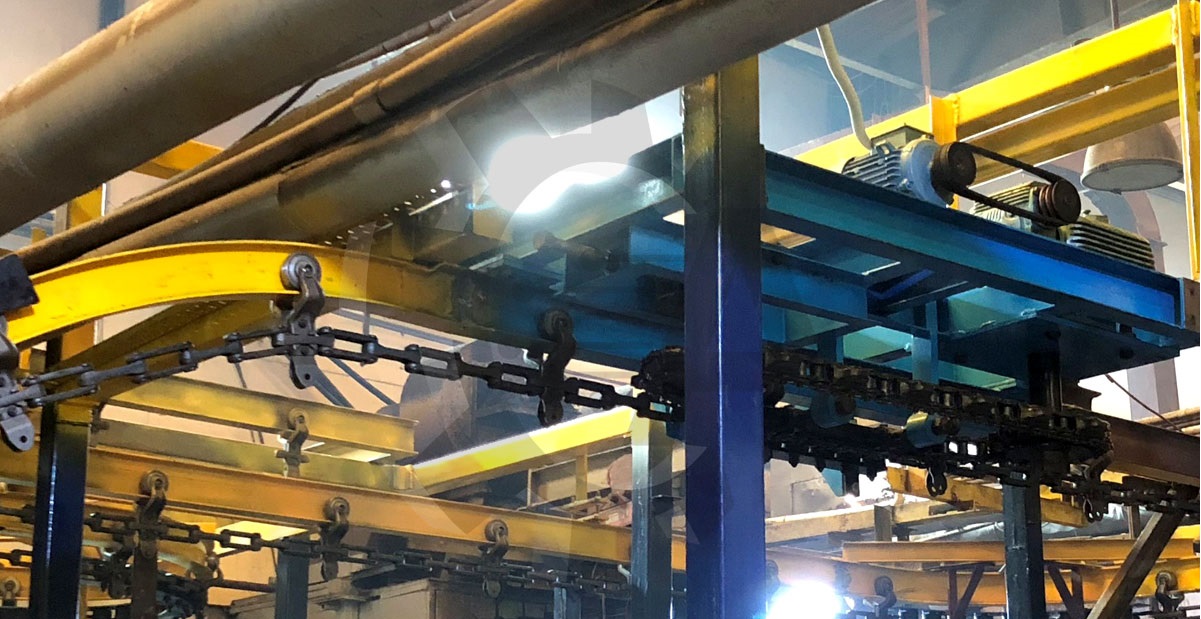

Tr(348,458,678) Trolley Conveyor 소개
Trolley Conveyor는 공장건물의 천정공간을 이용하여 공장활용 계획에 따라 입체적으로 궤도를 설정하고
Trolley Chain을 사용하여 운반물을 상, 하, 좌, 우 자유롭게 이동하는 시스템으로써
운반물의 형상에 따라서 여러가지 제품 Hanger를 부착하여 사용합니다.
1.Tr(348,458,678) Chain

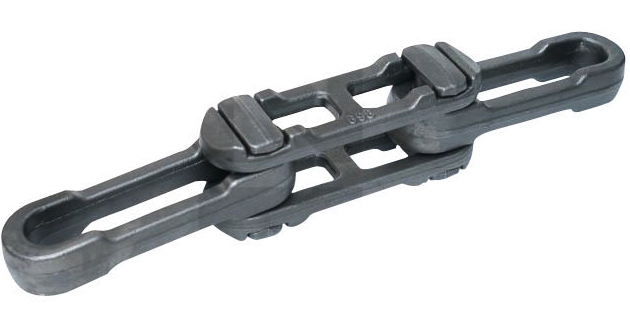

Tr(348,458,678) Chain

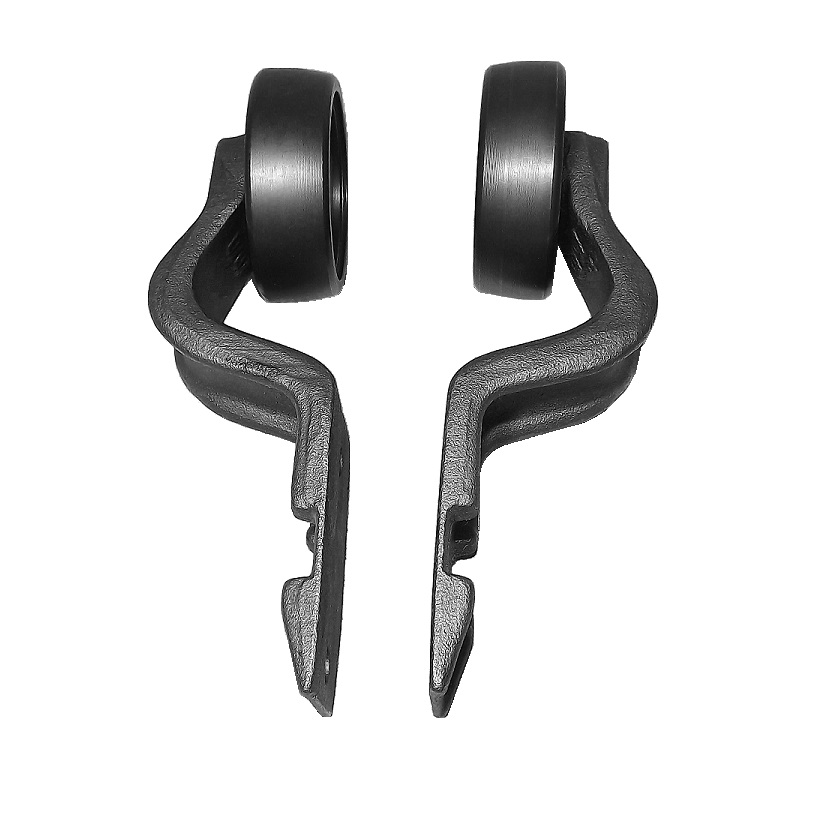

Tr(348,458,678) Trolley

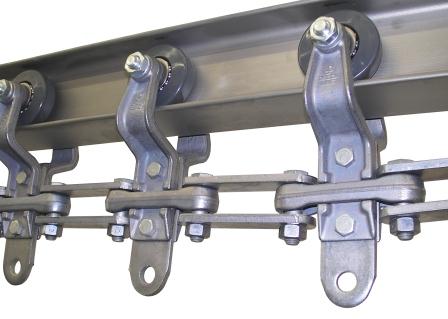

Tr(348,458,678) Trolley Chain

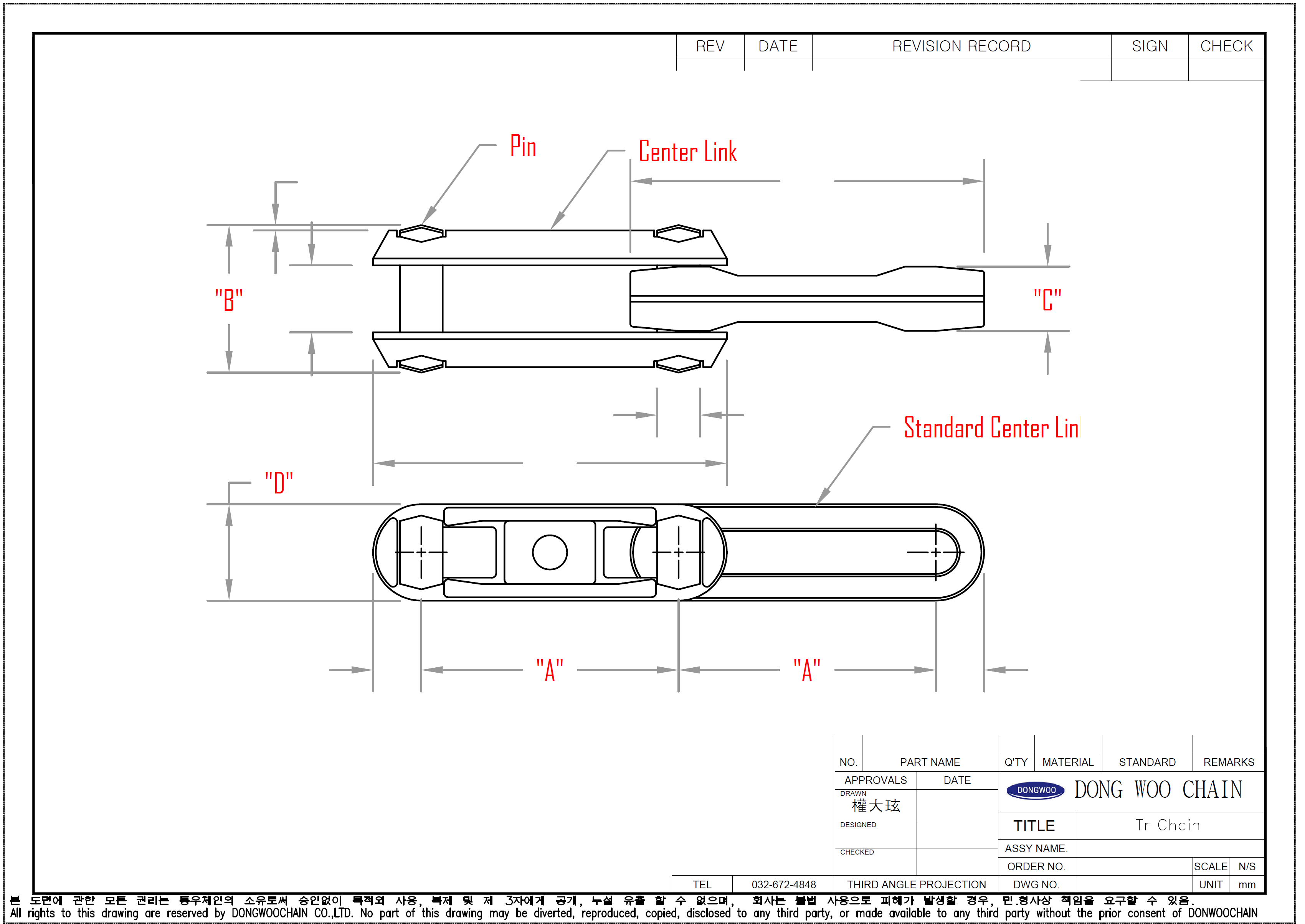

Tr(348,458,678) Chain 치수
| 규격 | A | B | C | D |
|---|---|---|---|---|
| TR348 | 76.2 | 46.8 | 19.8 | 27.1 |
| TR458 | 101.6 | 57 | 25.4 | 35.7 |
| TR678 | 152.4 | 79.4 | 32 | 50.8 |

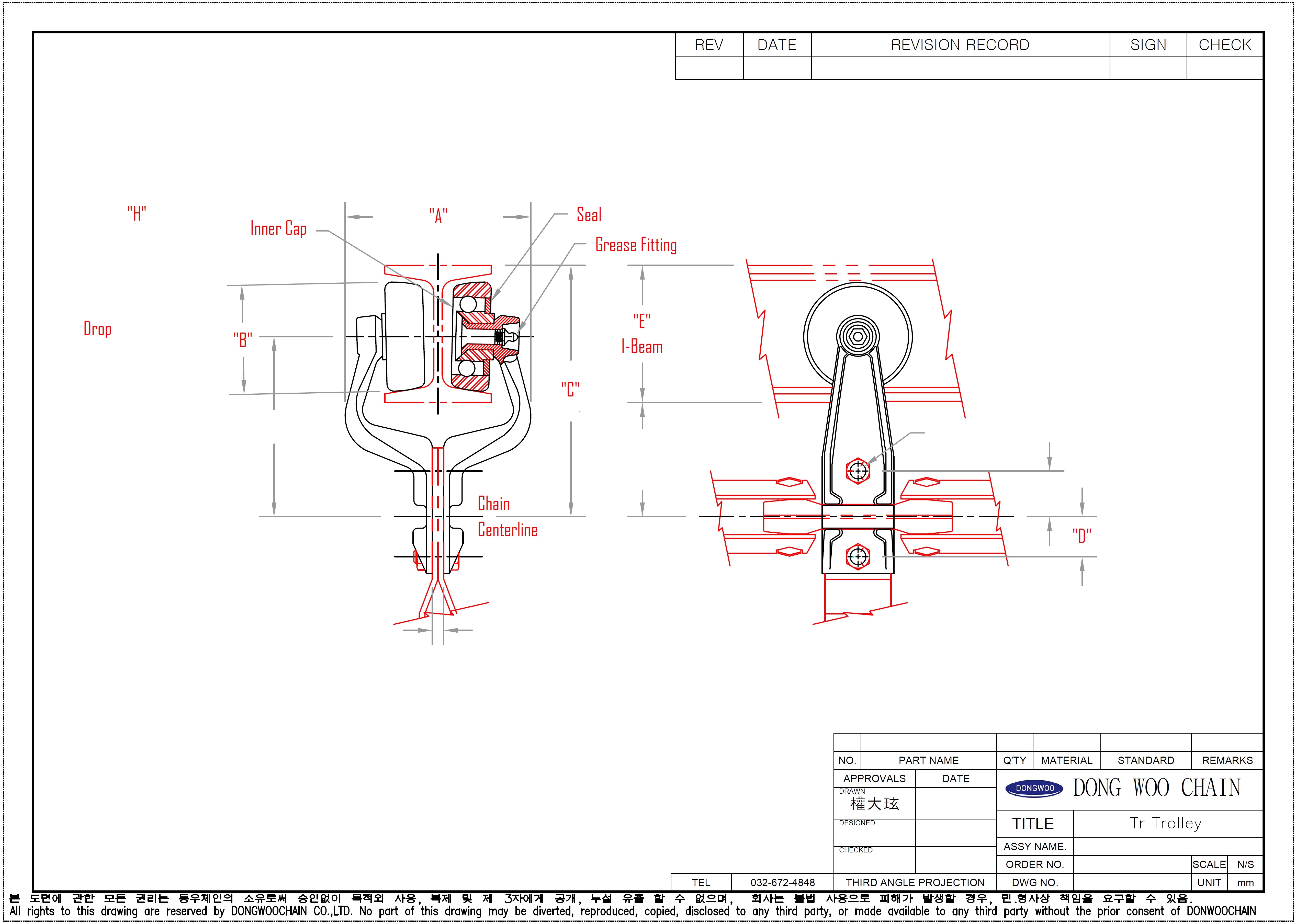

Tr(348,458,678) Trolley 치수
| 규격 | A | B | C | D | E |
|---|---|---|---|---|---|
| TR348 | 122 | 55 | 138 | 33 | 75 |
| TR458 | 133 | 80 | 182 | 34 | 100 |
| TR678 | 172 | 125 | 253 | 43 | 150 |

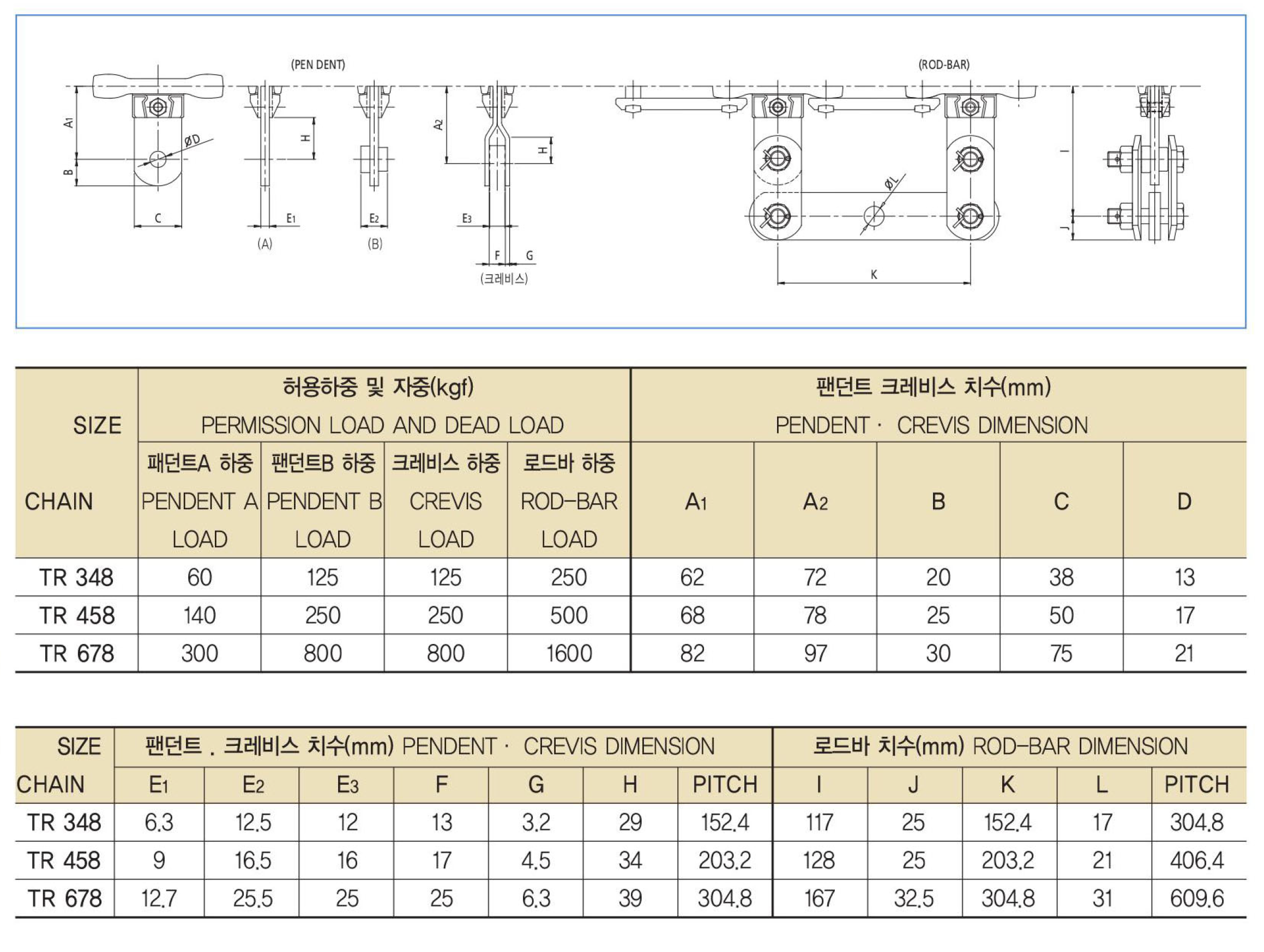

Tr(348,458,678) Hanger 치수

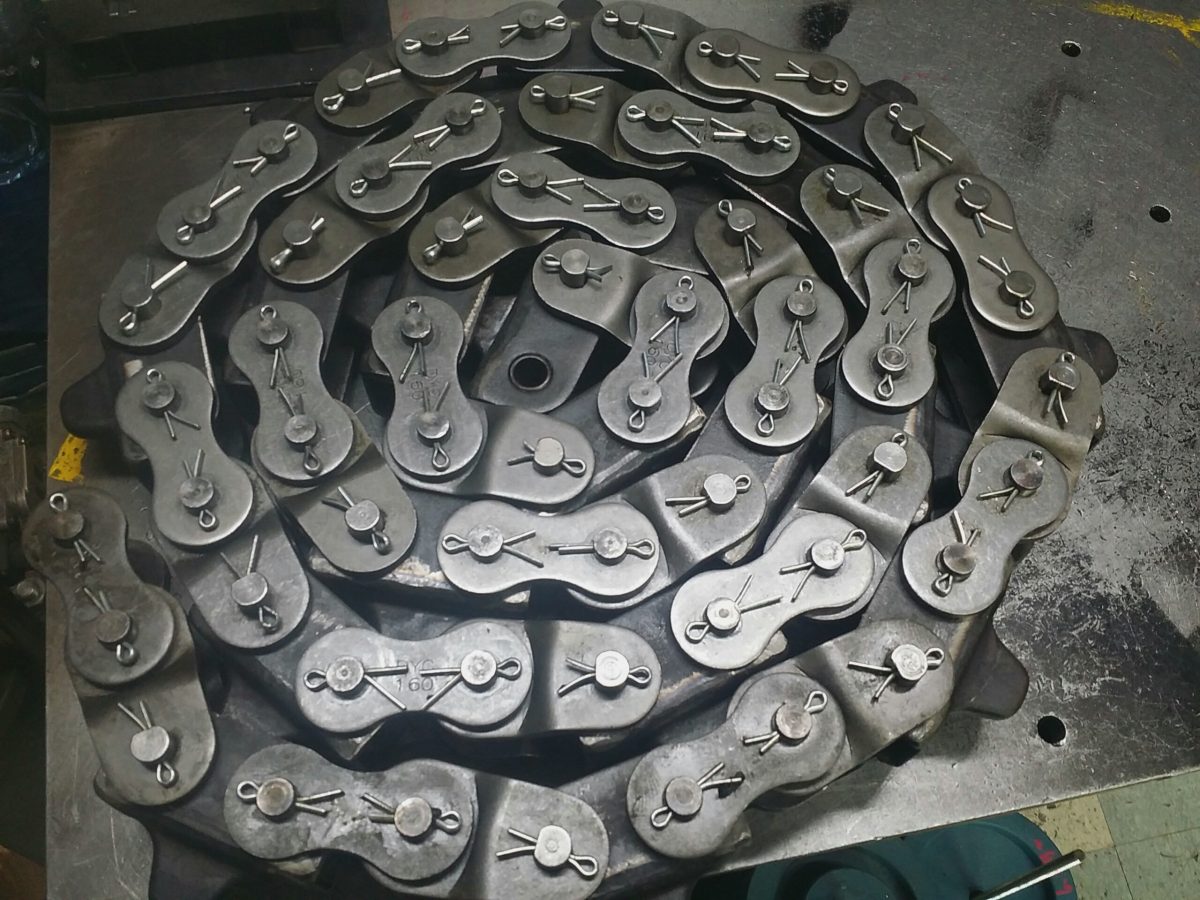

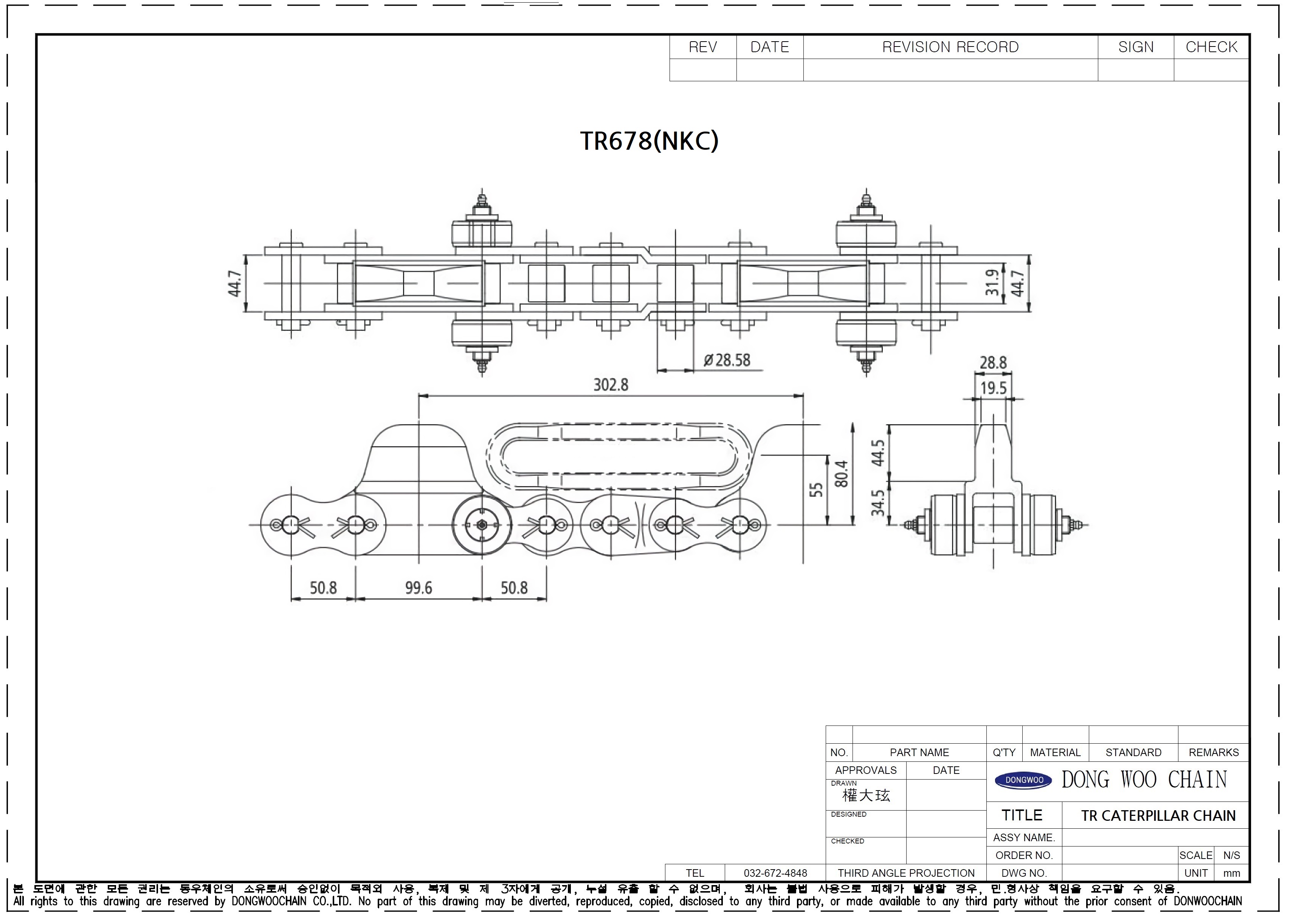

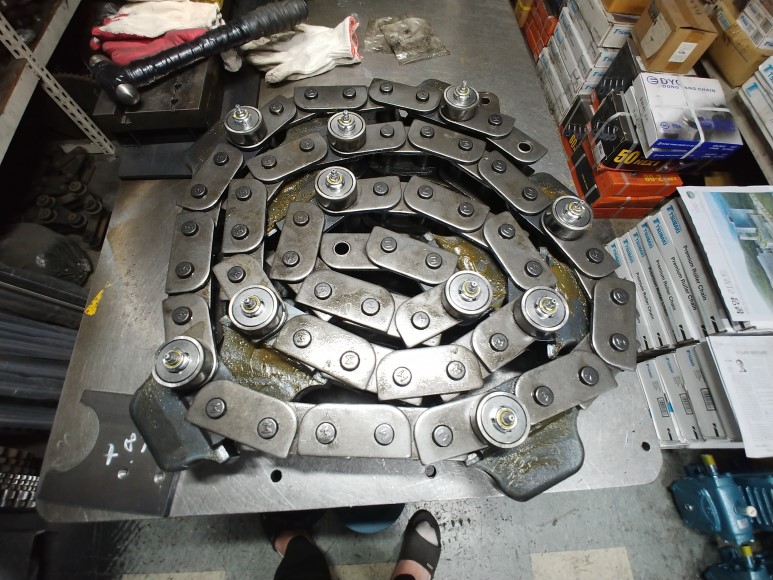

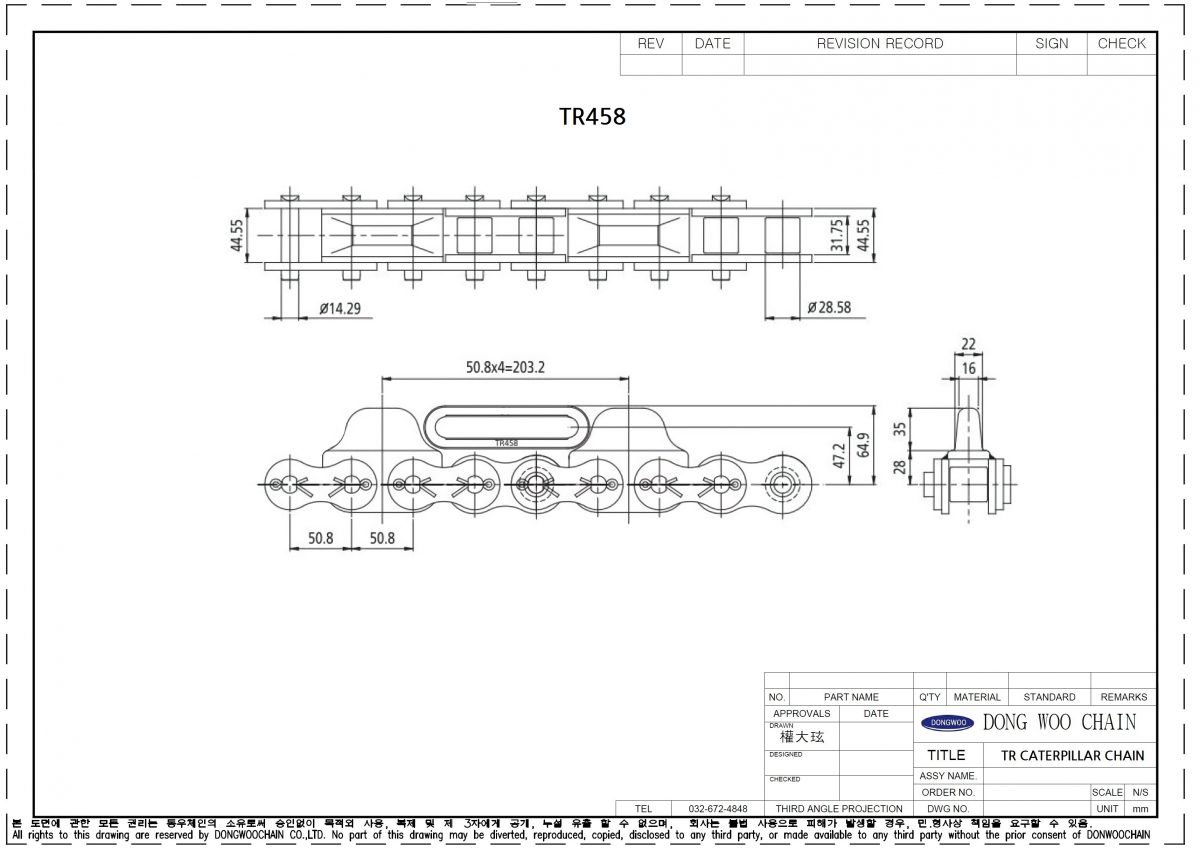

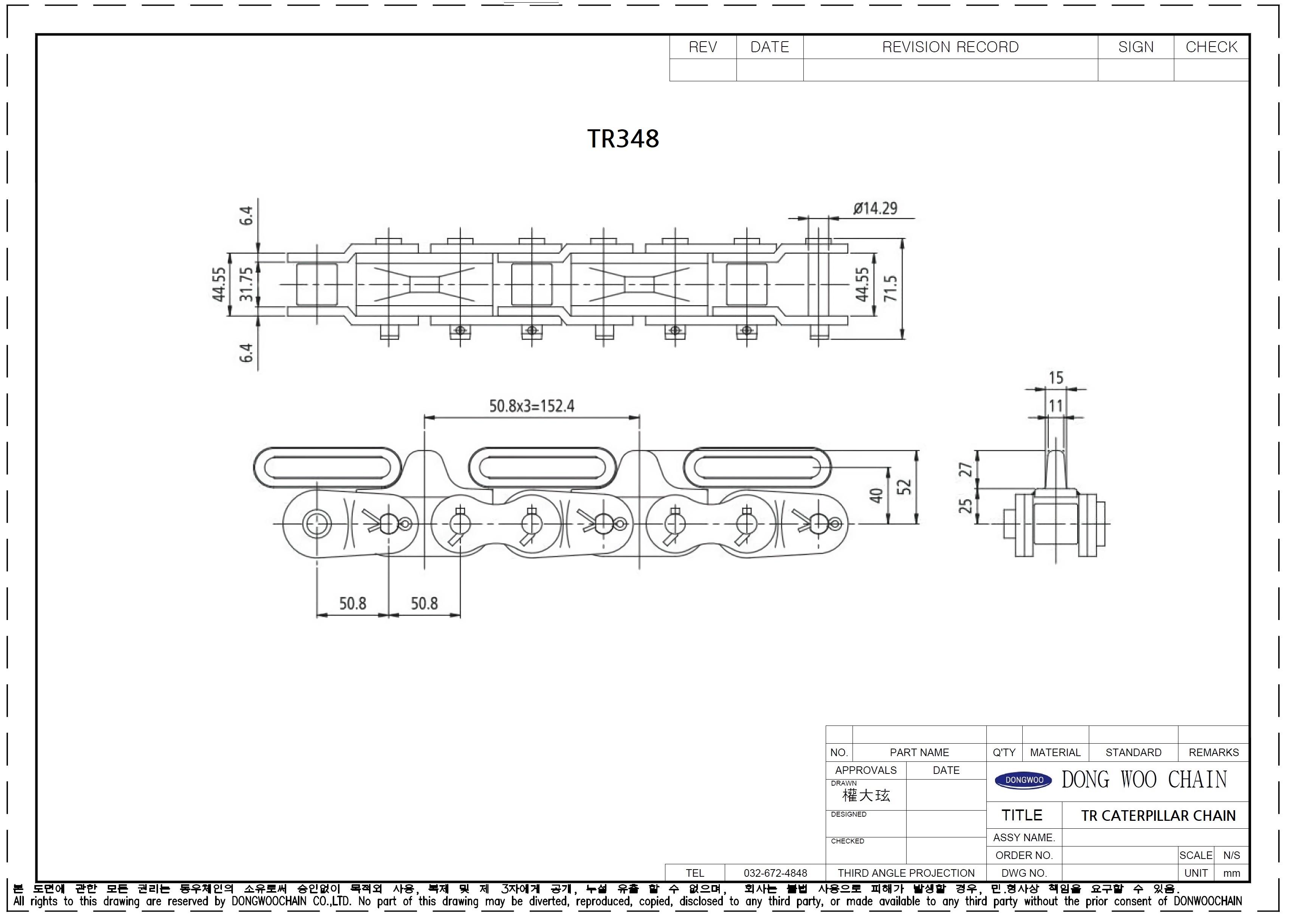

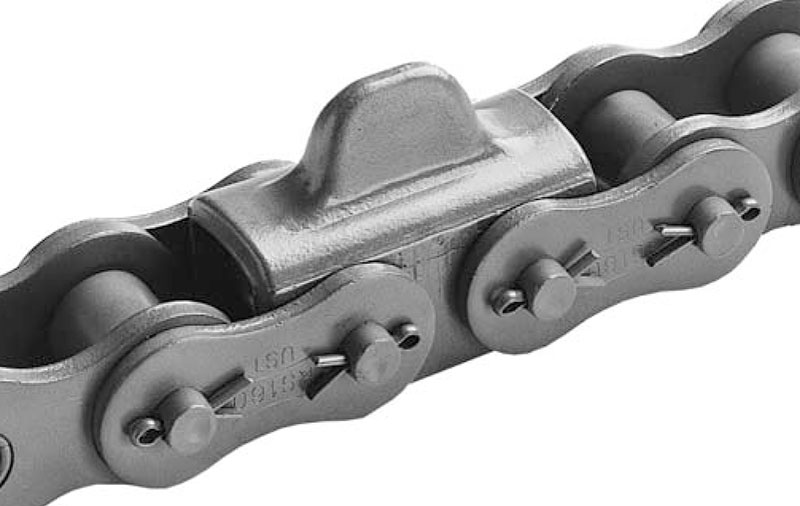

Tr(348,458,678) Caterpillar Chain
2. Tr Trolley Rail

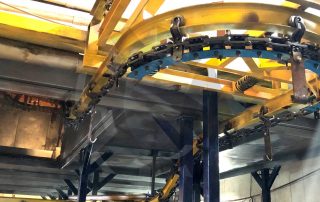

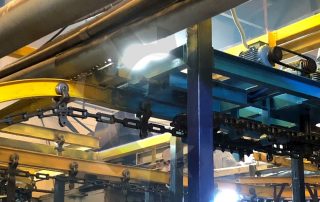

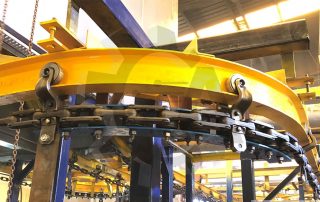

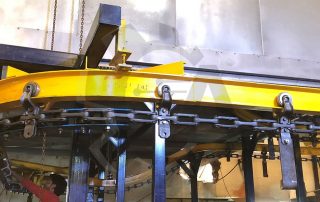

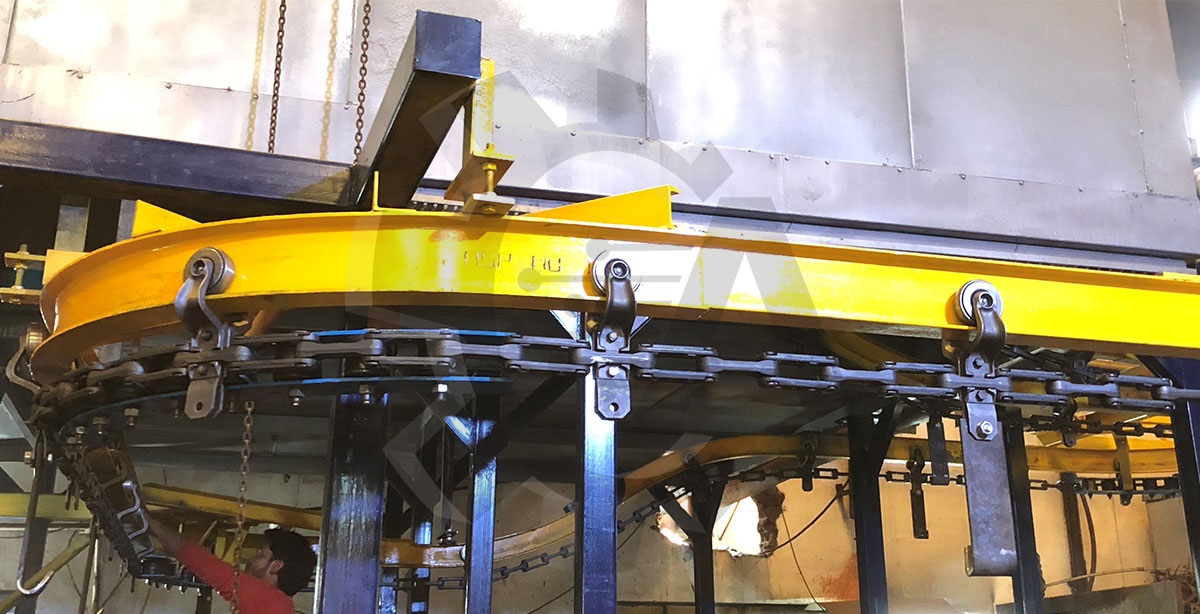

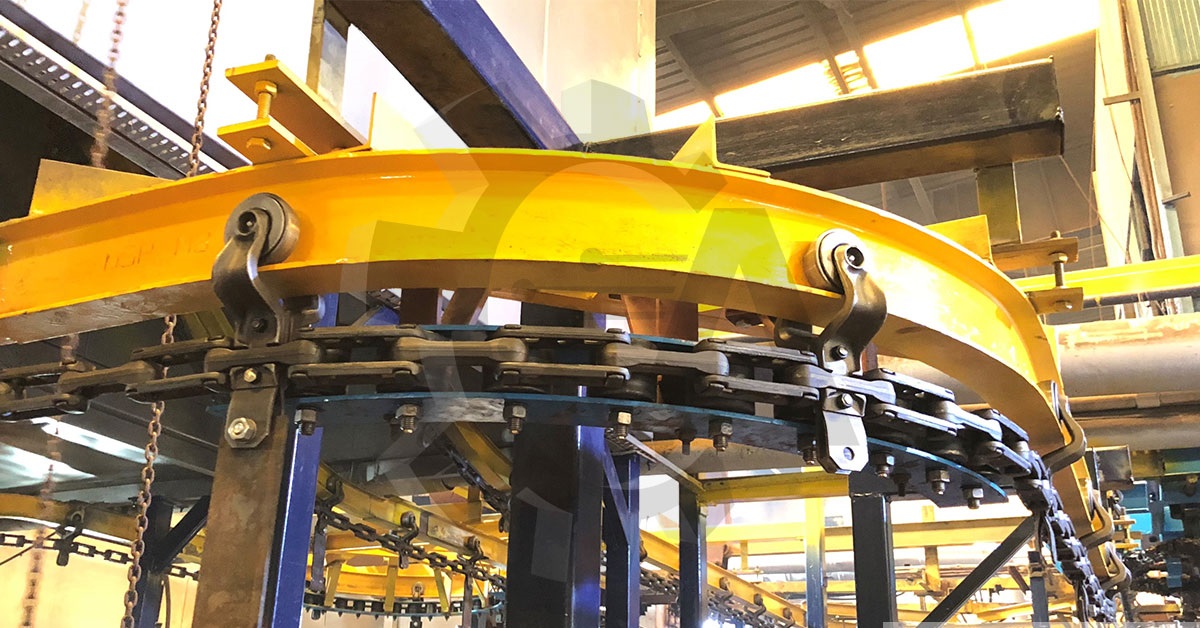

Trolley I-BEAM
| 규격 | H X B (mm) | T (mm) | 비고 |
|---|---|---|---|
| TR348 , I-BEAM | 76.2 x 59.182 | 4.318 | 미국(S45C) |
| TR348 , I-BEAM | 75 x 75 | 5 | 일본(S35C) |
| TR458 , I-BEAM | 101.6 x 67.6 | 4.9 | 미국(S35C,S45C) |
| TR458, I-BEAM | 100 x 75 | 5 | 일본(S35C) |
Trolley Channel
| 규격 | H X B (mm) | T (mm) | 비고 |
|---|---|---|---|
| TR348 , CHANNEL | 76.2 x 35.56 | 4.318 | 미국(S45C) |
| TR348 , CHANNEL | 75 x 40 | 5 | 일본(S35C) |
| TR458 , CHANNEL | 101.6 x 40.2 | 4.7 | 미국(S35C,S45C) |
| TR458 , CHANNEL | 100 x 50 | 5 | 일본(S35C) |
| TR458 , CHANNEL | 105 x 50 | 10 | 일본(S35C) |
| TR458 , CHANNEL | 108 x 55 | 10 | 일본(S35C) |
| TR678 , CHANNEL | 152.4 x 63.5 | 7.9 | 미국,일본(S35C,S45C) |
| TR678 , CHANNEL | 152.4 x 48.768 | 5.08 | 미국(S35C,S45C) |
| TR678 , CHANNEL | 150 x 75 | 6.5 | 일본(S35C) |
| TR678 , CHANNEL | 150 x 75 | 9 | 일본(S35C) |
| 120 | 120 x 55 | 7 | 유럽(고 망간강) |

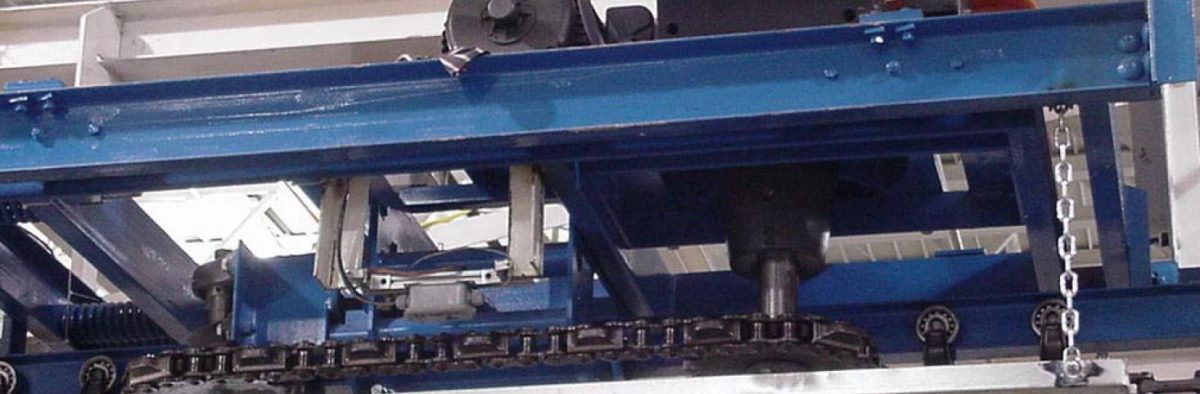

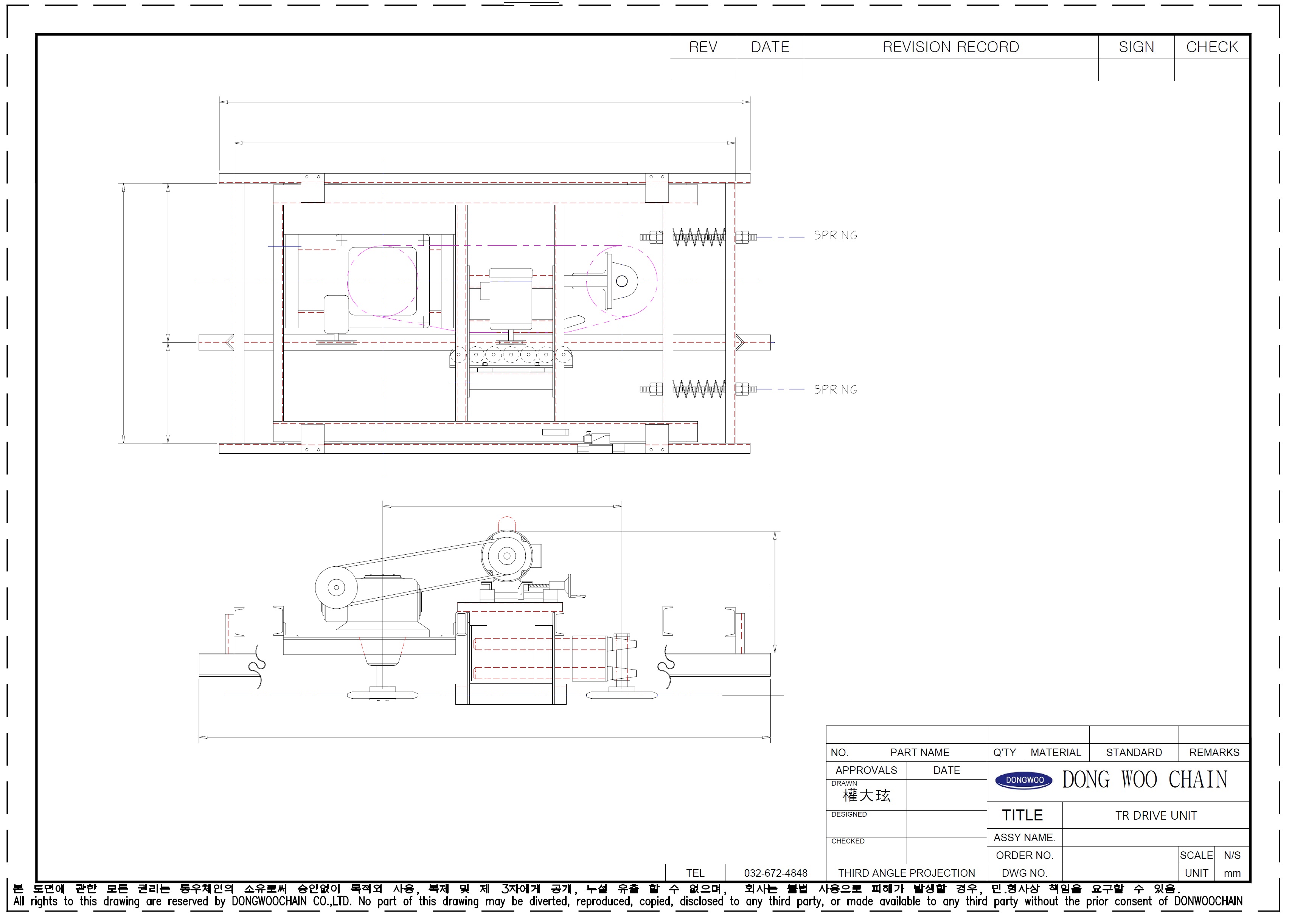

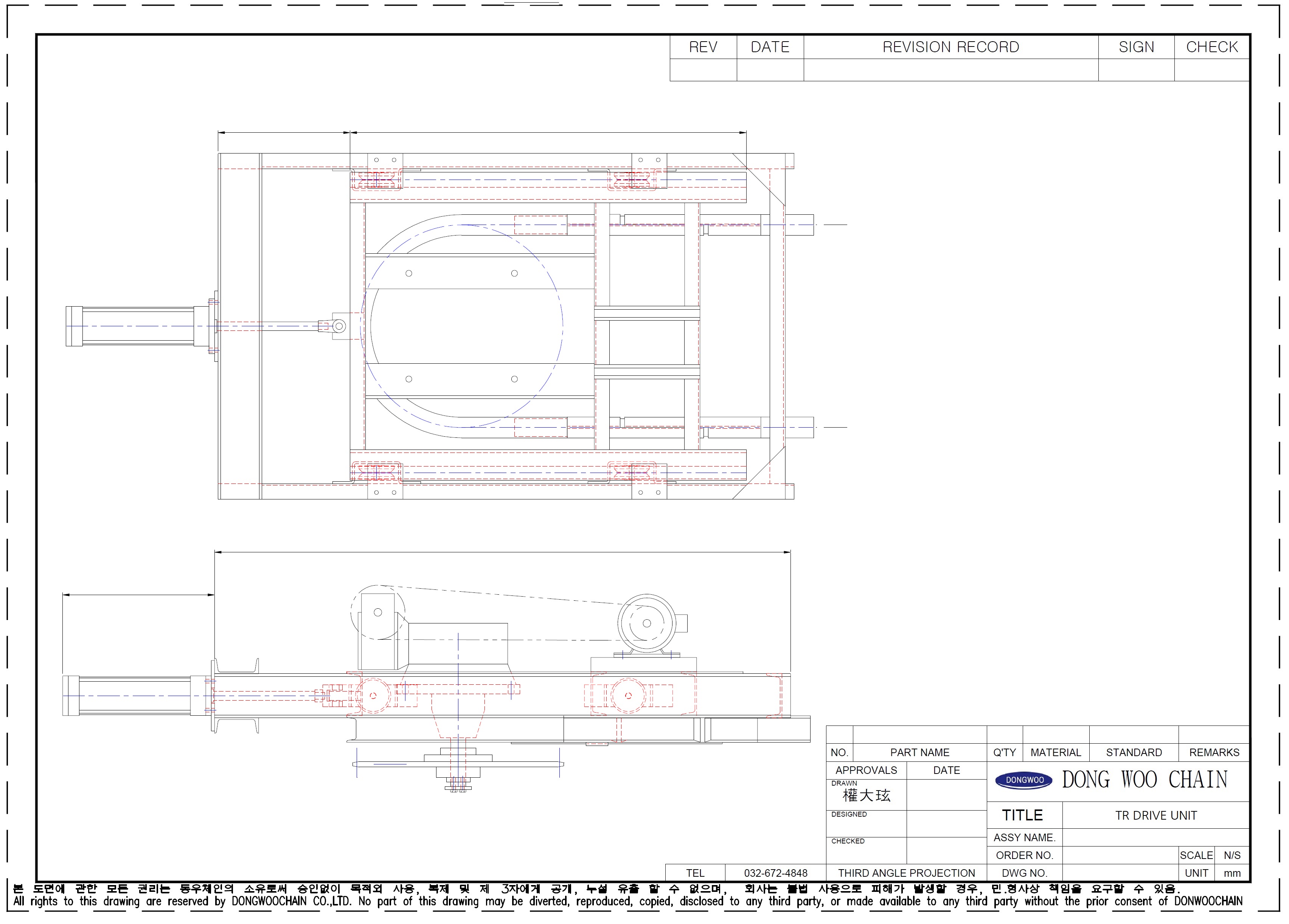

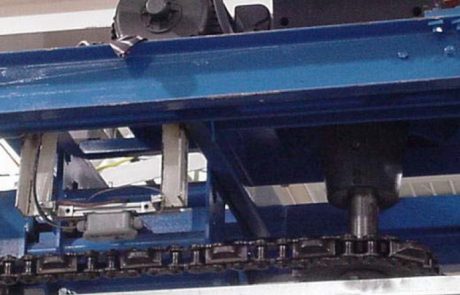

3. Tr Drive Unit

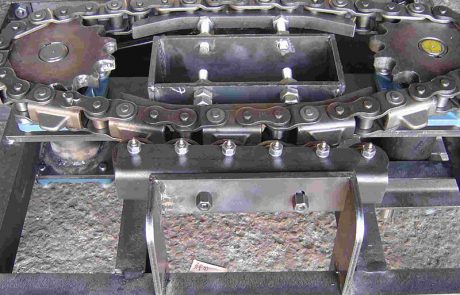

Caterpillar Type

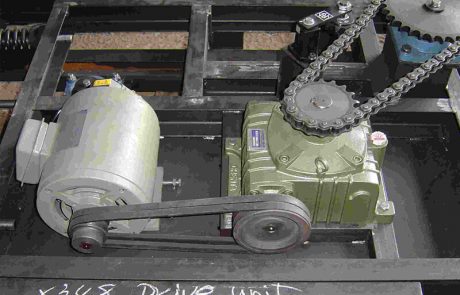

Sprocket Type
4. Tr TakeUp Unit
Turn Roller Type
Wheel Type

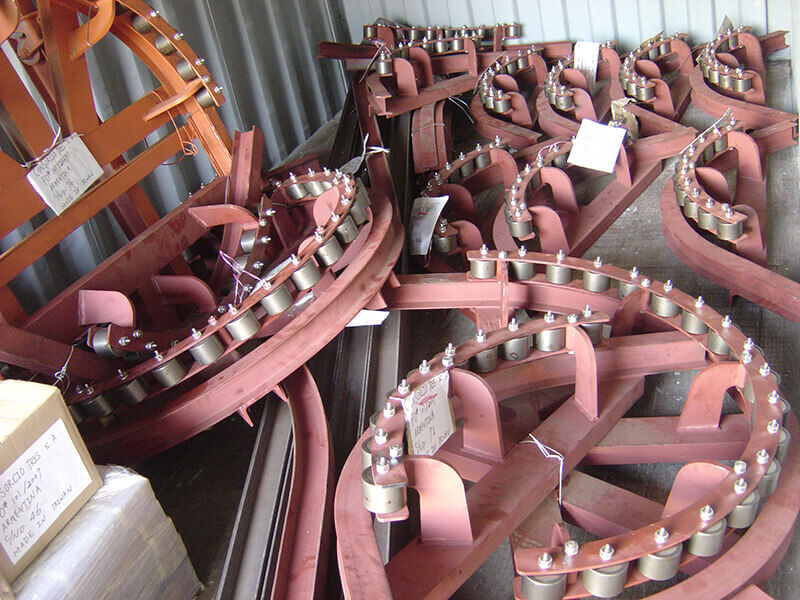

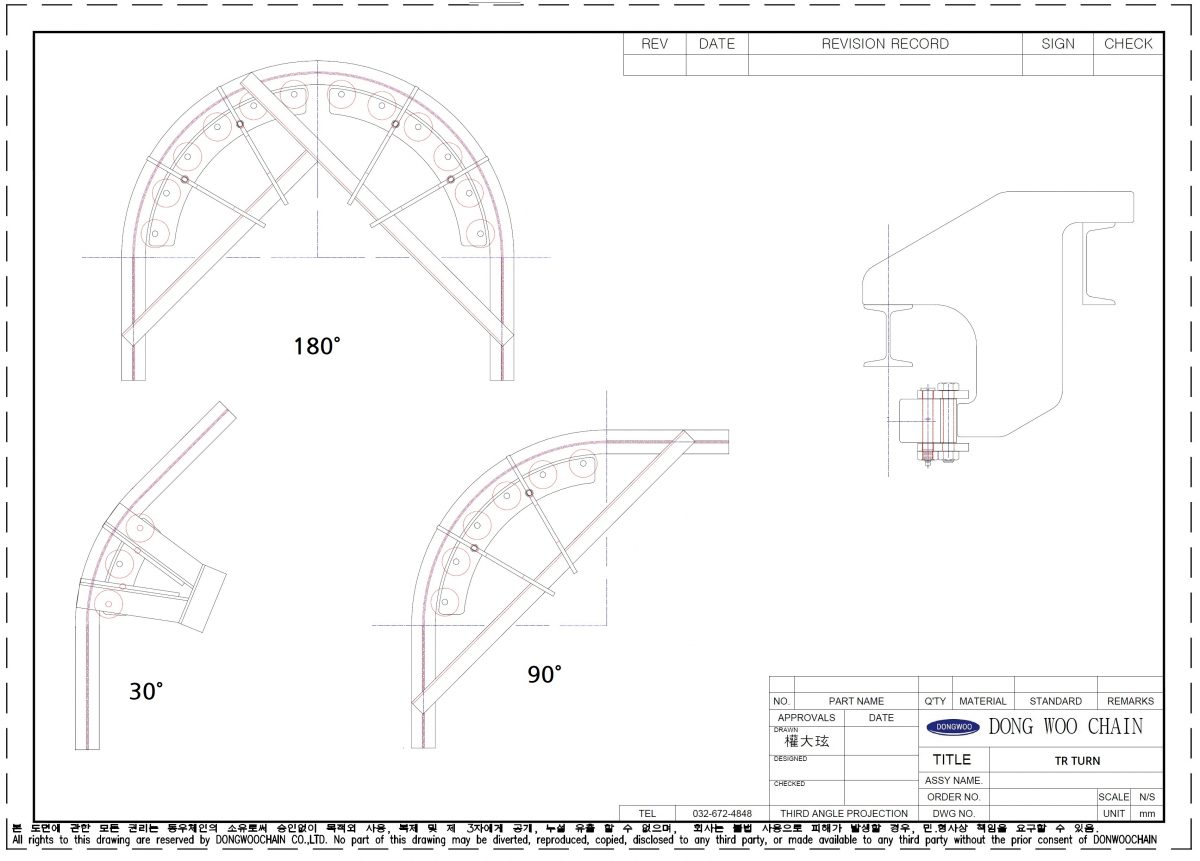

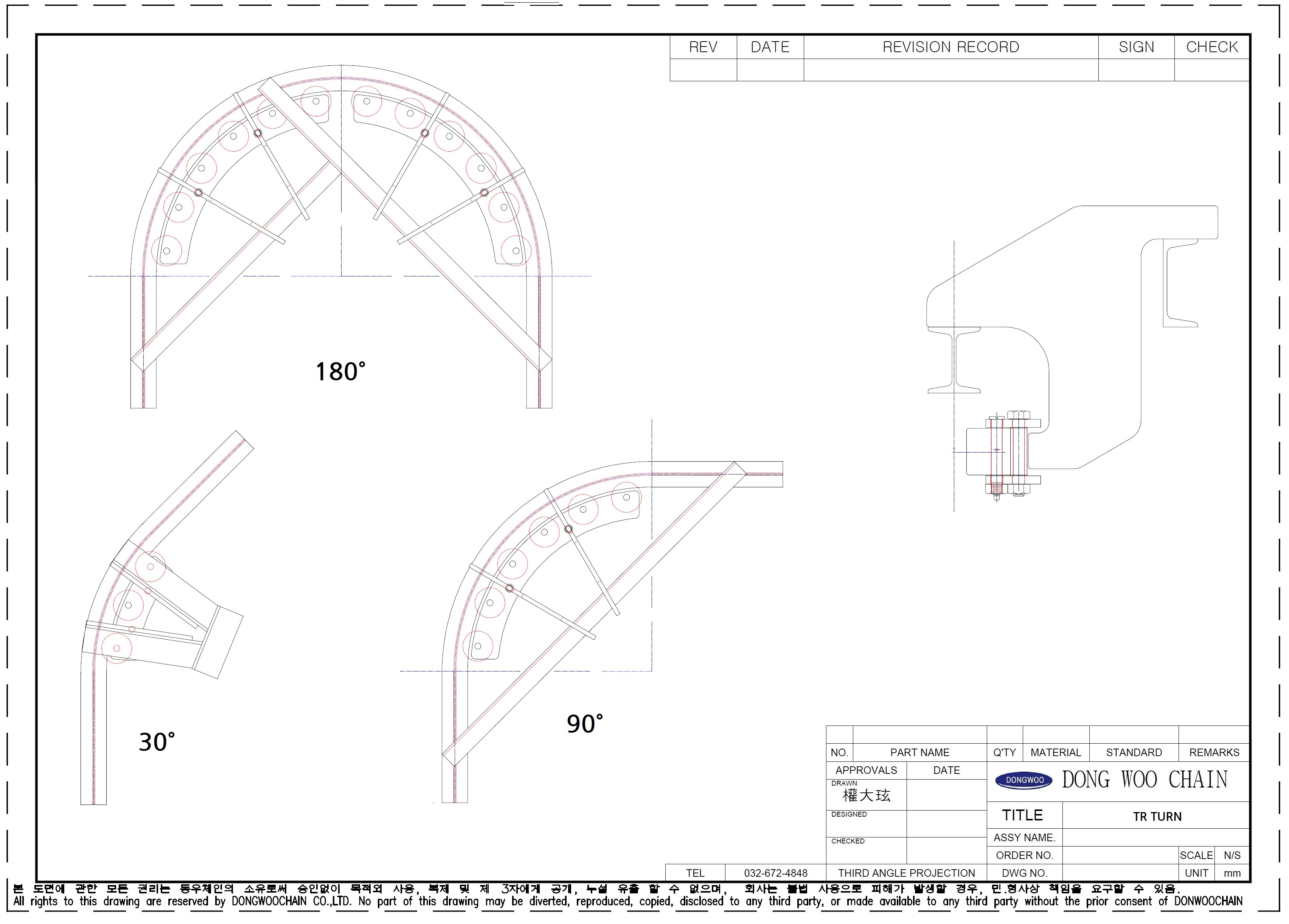

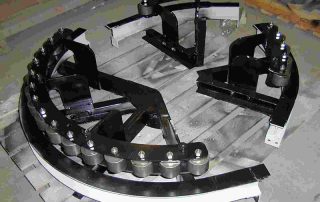

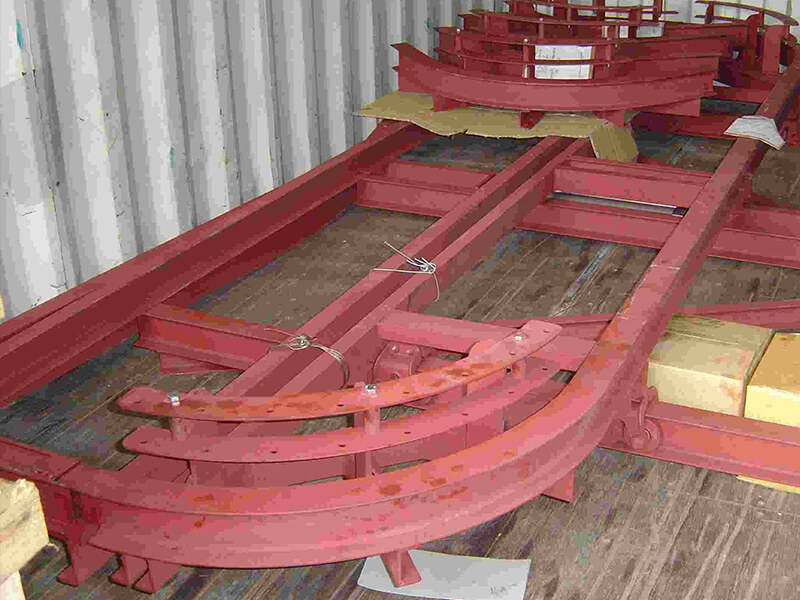

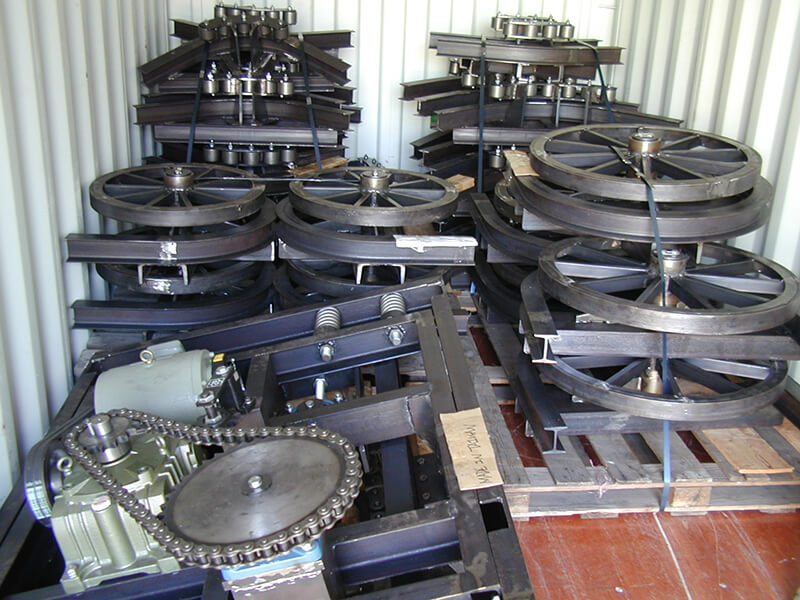

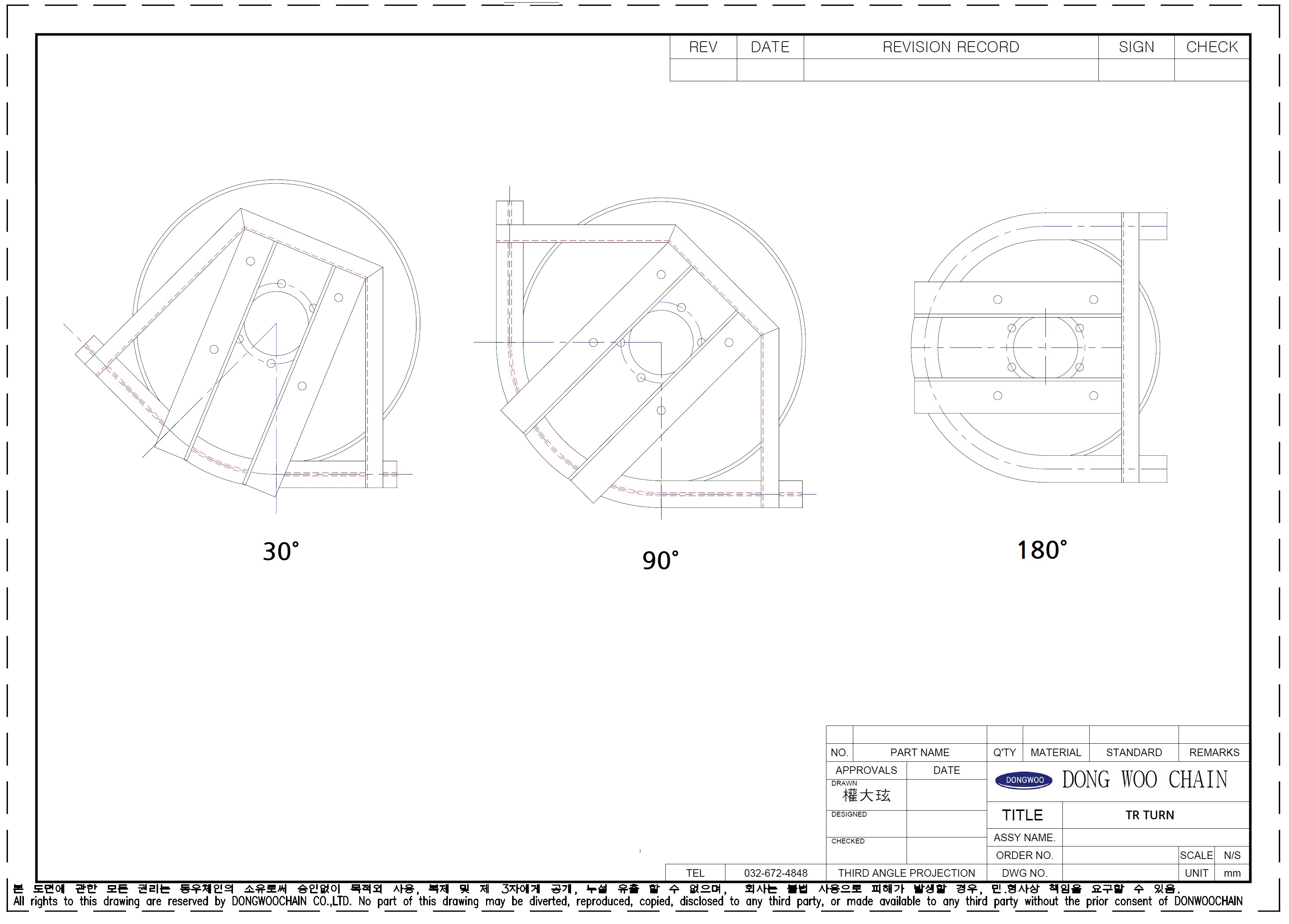

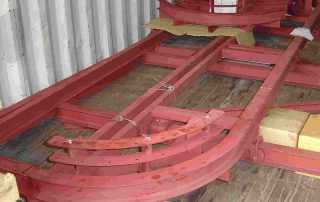

5. Tr Curve Rail

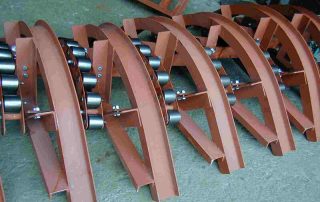

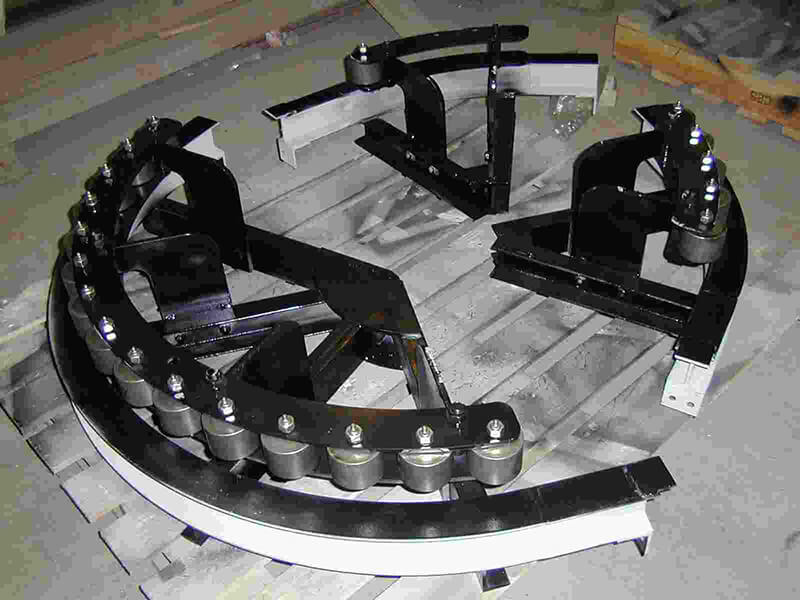

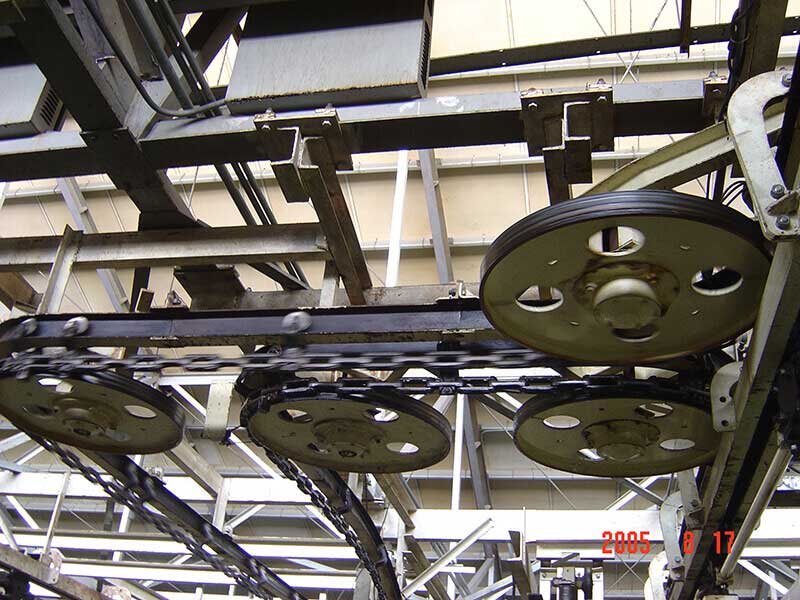

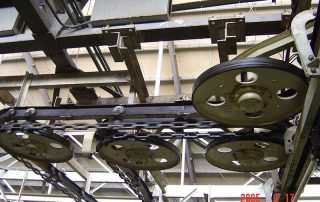

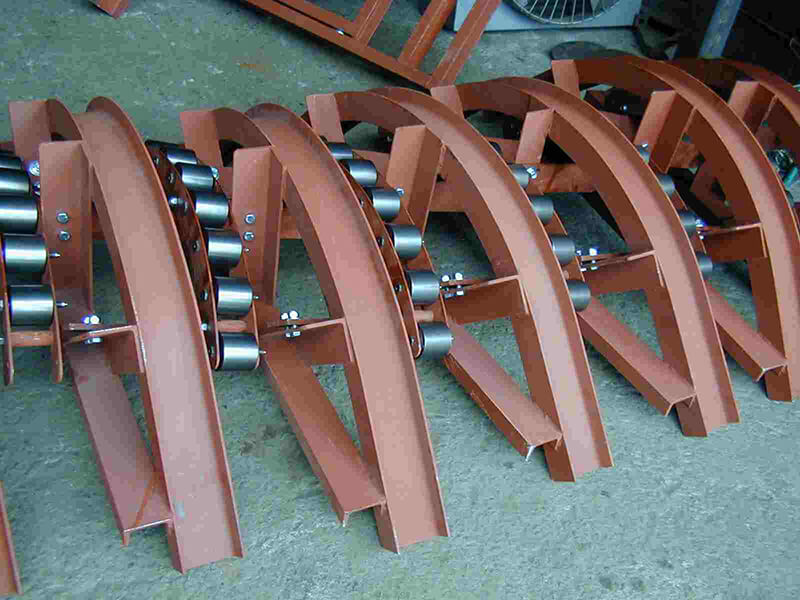

Roller Turns Type

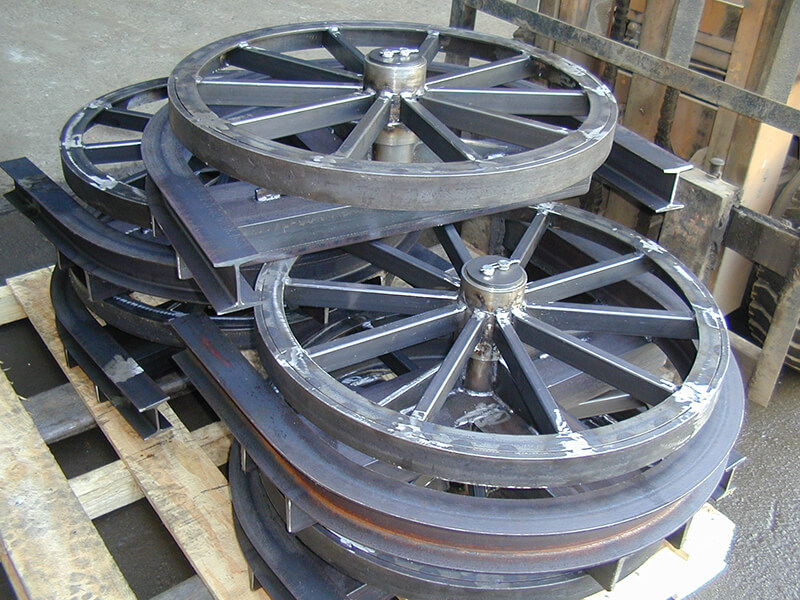

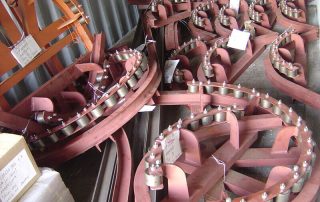

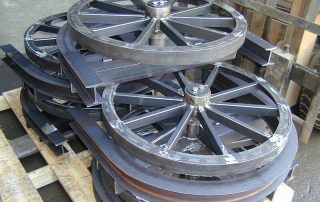

Wheel Turns Type
