롤러베어링 제품소개
원통 롤러 베어링은 궤도륜의 모양에 따라 형식번호가 정해집니다.
궤도륜의 턱이 없는 경우 NU, 내륜의 한쪽에 턱이 있는 NJ, 내륜의 한쪽에 턱이 있고 반대편에 칼라가 있는 NUP,
내륜이 로울러에 고정되어 있고 외륜이 양쪽으로 움직이는 N, N타입에 외륜에 한쪽에 턱이 있는 NF등이 있습니다.
로울러를 잡아주는 케이지가 없는 로울러로만 이루어진 고하중용 SL베어링과 고정도의 스핀들축용 NN계열도 있습니다.

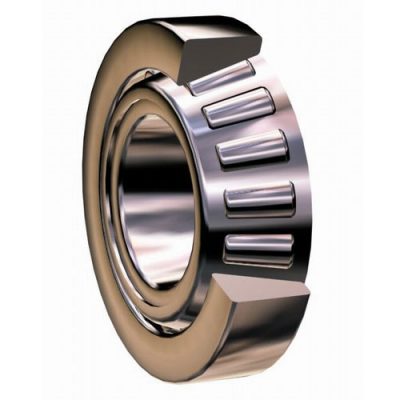

테이퍼로울러 베어링은, 롤러 전동체가 원추형 모양으로 구성된 콘과 콘을 씌워주는 외륜이 한쌍으로 구성되어 있습니다.
내륜·외륜의 궤도면 및 테이퍼의 정점이 베어링 중심축상의 한점에 모이도록 설계되어 있습니다.
베어링에 레이디얼하중이 작용하면, 축방향분력이 발생하기 때문에 2개를 마주보게 해서 사용하든가 또는 조합베어링 또는 복열베어링으로 해서 사용할 필요가 있습니다.

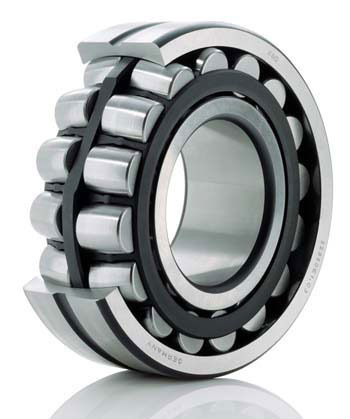

복열의 궤도를 갖는 내륜과 궤도가 구면인 외륜과의 사이에 원추형 롤러를 집어넣은 베어링 입니다.
자동조심 볼 베어링과 같은 원리로 조심성이 있으며, 따라서 축이나 하우징의 휨이 있을 경우, 혹은 축심이 일치하지 않는 경우에는 자동적으로 조정됩니다.
따라서 자동조심 볼베어링과 유사한 용도로 사용될 수 있으나 자동조심로울러베어링이 더 큰 부하와 하중을 견딜 수 있도록 설계되어 있습니다.
설계시 확인할 수 있겠지만, 내경 60mm 이상인 경우 주로 스페리컬자동조심롤러 베어링을 주로 사용합니다.
자동조심 롤러 베어링은 경방향하중과 양방향의 축방향 하중을 부하할 수 있으며 특히 레이디얼 부하능력은 상당히 커서 중하중, 충격하중이 걸리는 용도에 적합합니다.
고정륜은 축에 끼울 수 있도록 정사이즈이지만, 회전륜은 구동부의 구름을 위해 형번에 따라 1mm 이상씩 사이즈가 크게 나옵니다.
이 베어링은 축방향 하중만을 받을 수 있으며 주로 저속,중속의 기구부에 설치됩니다.
한방향의 축하중만 받을 수 있는 일반 단식볼스러스트가 주로 사용되지만,
양방향 축하중을 받을 수 있도록 구성된 복식볼스러스트베어링도 생산됩니다.

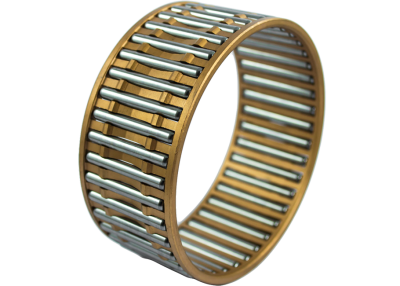

니들 롤러 베어링(Needle Roller Bearings)은 하중의 방향에 따라 레이디얼(radial) 과 스러스트(thrust)로 구분됩니다.

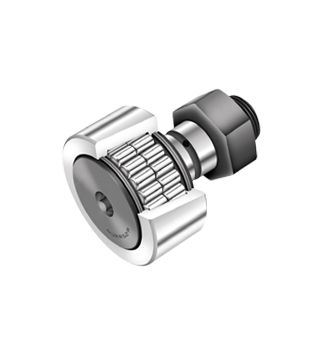

니들 롤러 베어링은 구름 베어링의 일종으로서, ISO 에서 규정하는 니들 롤러의 크기를 초과하는 것도 일반적으로 니들 베어링으로 부릅니다. 니들 롤러 베어링은 drawn cup과 solid radial 베어링이 포함된 형태로 용도에 따라 캠펄로워(cam followers), 롤러 펄로워(roller followers)도 여기에 포함됩니다. 스러스트 베어링에는 스러스트 니들 베어링도 포함됩니다.
