볼베어링 제품소개

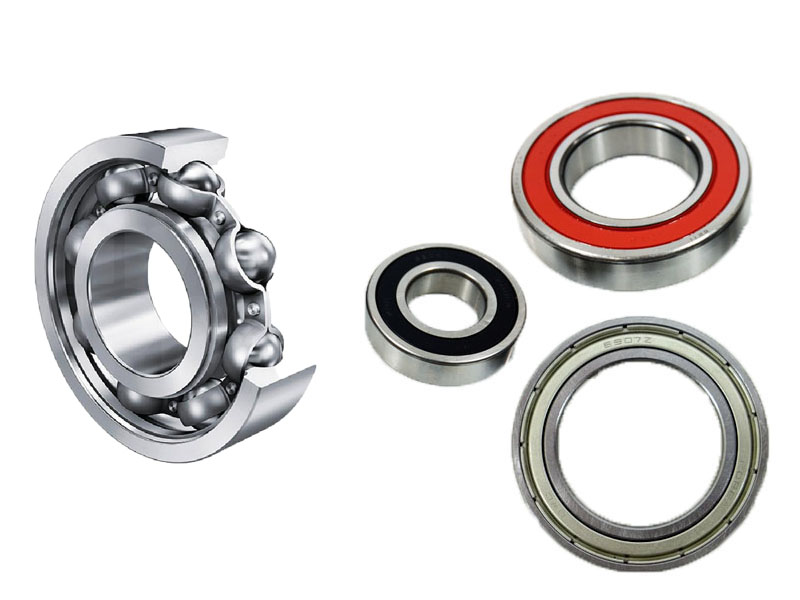

깊은홈베어링 구름베어링중에서 가장 대표적인 형식이고 그 용도가 넓습니다.
이 베어링은 경방향 하중 이외에 양방향, 축방향 하중 어느쪽에도 견딜 수 있습니다.
마찰 토오크가 적어 고속회전과 저소음, 저진동이 요구되는 용도에 가장 적합합니다.
개방형 외에 시일드(ZZ) , 고무시일(DD,LL,RU)로 밀봉한 베어링
혹은 외륜외경에 스냅링이 부착된 베어링이 있습니다.
일반적으로 강판의 프레스 리테이너가 사용되고 있습니다.

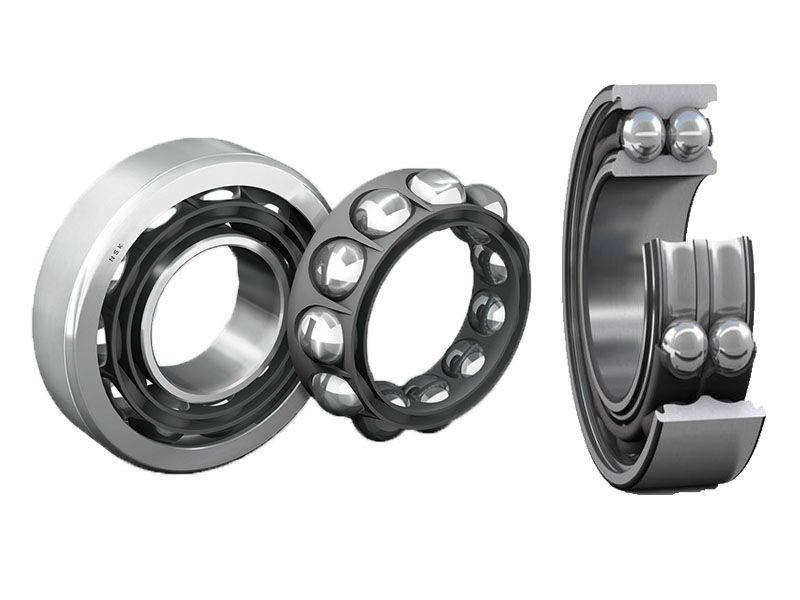

이 형식의 베어링은 경방향하중과 한 방향의 축방향하중을 부하할 수 있습니다.
볼과 내륜·외륜과는 15°,25°,30°또는 40°의 접촉각을 갖고 있습니다.
접촉각이 클수록 축방향 하중의 부하 능력은 커지고 접촉각이 작은만큼 고속회전에는 유리합니다.
앵귤러볼베어링을 용도에 맞게 조합해서 사용하기도 합니다.
조합의 종류로서 외륜의 정면을 맞춘 정면 조합(DF형), 배면을 맞춘 배면조합(DB형), 그리고 똑같은 방향의 병렬조합(DT형)이 있고,
DF형 및 DB형 조합의 베어링은 경방향하중과 양방향의 축방향 하중을 부하할 수 있으며 DT형은 한방향의 축방향 하중이 클 경우에 사용됩니다.
외륜의 궤도가 구면으로 되어있고, 그 곡률중심이 베어링 중심과 일치하고 있기 때문에,
내륜 · 볼 · 리테이너는 외륜에 대해 어느정도 기울어져도 회전할 수 있습니다.
따라서, 축 중심과 하우징 중심의 어긋남이나 축의 휨 등이 생기기 쉬운 용도에 적합하며,
테이퍼구멍의 베어링에 어댑터를 사용하면, 축과의 조립이 용이하게 됩니다.
