초소형체인(EPSILON CHAIN,RS6 CHAIN)
체인 피치 1.905mm로 세계에서 가장 작은 롤러 체인을 개발 했습니다.
기존 제품과 비교해 높이, 전체 폭, 질량이 일류로, 놀라울 정도로 작은 공간에서 동력전달이 가능합니다.
체인이 작더라도 인장 강도는 0.36kN입니다.
핵심 기술을 아낌없이 적용하여, 고사양의 작지만 튼튼한 체인을 완성했습니다.
일반적으로 소형 체인은 롤러가 없는 부싱 체인이지만, 롤러가 있는 구조로 개발 하였습니다.
스프라킷 등의 주변 부품의 수명 연장에 기여합니다.
스테인리스 스틸을 소재로 사용한 이유는 다양한 환경에서 제품을 장기간 사용하고자 합니다
세척 등 물이 닿는 환경에서 사용할 수 있습니다.

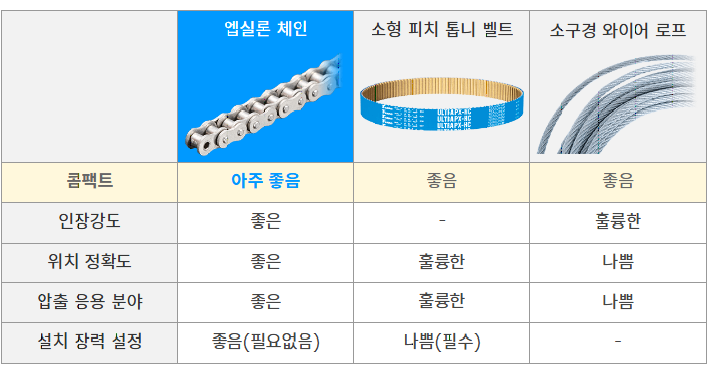

소형 부품 비교
세계에서 가장 작은 크기로 기존 체인이 적합하지 않은 곳이나 벨트 및 와이어를 대체하는 데 적합합니다.
초소형 체인의 장점
1. 안정적인 동력 전달마찰에 의한 동력 전달과 달리, 변속 장치가 결합되어 미끄러짐이 발생하지 않습니다.
2. 압출 응용 분야에 사용 가능높은 강성으로 인해 정방향 및 역방향 동작 중 “굴곡”이 방지됩니다.
3. 컴팩트한 굽힘와이어 로프 및 벨트의 핵심과 달리 굽힘으로 인한 변형이나 파손의 위험이 없습니다.
초소형 체인의 용도(예)

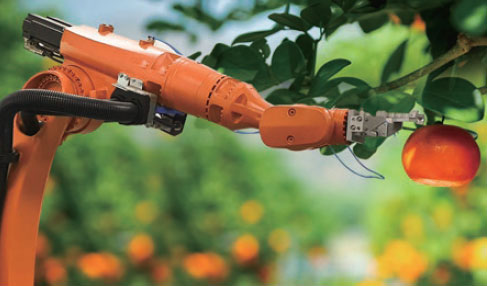

농작물 수확 로봇
농작물 수확 로봇

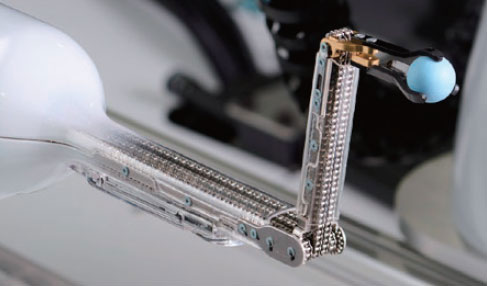

엔드 이팩터
엔드 이팩터

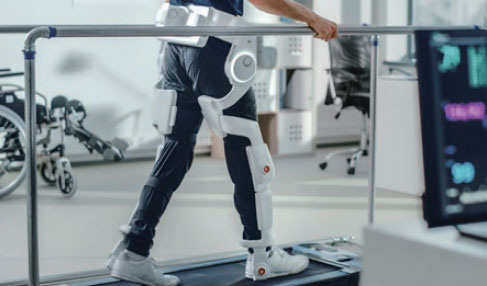

어시스트 슈트
어시스트 슈트
의수
의수
체인 사양
| 제품 이름 | 피치 P |
롤러 직경 R |
내부링크 내부폭 W |
플레이트 | ||
|---|---|---|---|---|---|---|
| 두께 T |
폭 H |
폭 h |
||||
| RS6-ESS-1 | 1.905 | 1.19 | 1.27 | 0.25 | 1.81 | 1.56 |
| 핀 | 최소 인장강도 kN{kgf} |
추정 질량 kg/m |
체인 단위당 링크 수 | ||
|---|---|---|---|---|---|
| 직경 D | L1 1 | L2 2 | |||
| 0.596 | 1.4 | 2.1 | 0.36 {37} |
0.017 | 532 |

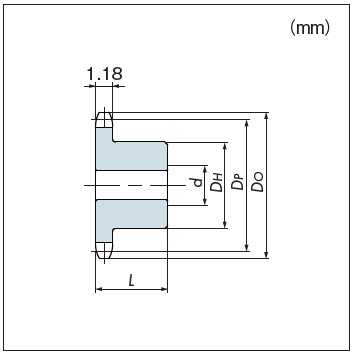

스프라켓 사양
| 모델 번호 | 이빨의 수 | 피치 원 직경 D P |
외경 Do |
샤프트 보어 직경 d |
직경 D H |
길이 L |
추정 질량 g |
|---|---|---|---|---|---|---|---|
| RS6-1B9T-ESS | 9 | 5.57 | 6.3 | 2 | 3 | 3.5 | 0.2 |
| RS6-1B15T-ESS | 15 | 9.16 | 10.1 | 2 | 6 | 5 | 1.4 |
| RS6-1B21T-ESS | 21 | 12.78 | 13.7 | 4 | 10 | 6 | 3.1 |
