Th Trolley Conveyor 소개
체인레일과 트롤리 부착체인으로 구성되어
Th Chain에 운반물을 달아 운반하는 콘베어입니다.
최대 70kg 이하의 중·경량급 도장 또는 조립라인에 사용되며
Nz75 Conveyor 보다 한단계 높은 Type 입니다.
한국에서는 TH050 Chain 이 많이 사용됩니다.
| 규격 | 최대허용(Kg) | 최대허용(Kg) | CHAIN | 최대허용속도(min) | |||||
|---|---|---|---|---|---|---|---|---|---|
| Single Hanger | U Hanger | 파단강도(kgf) | 허용장력(kgf) | 사양 | 사용온도 | 롤러사양 | 무게(Kg) | 15 | |
| TH015 | 15 | 30 | 15000(1530) | 1500(153) | 보통 | MAX 80도 | 프레스 | 2.5 | |
| 내열 | MAX 230도 | 선삭 | 3.5 | ||||||
| TH030 | 30 | 60 | 30000(3060) | 3000(303) | 보통 | MAX 80도 | 프레스 | 4 | |
| TH050 | 50 | 100 | 50000(5100) | 5000(510) | 보통 | MAX 80도 | 선삭 | 4 | |
| 내열 | MAX 230도 | ||||||||
| TH300 | 60 | 120 | 70000(7140) | 7000(714) | 보통 | MAX 80도 | 선삭 | 8 | |
| 내열 | MAX 230도 |

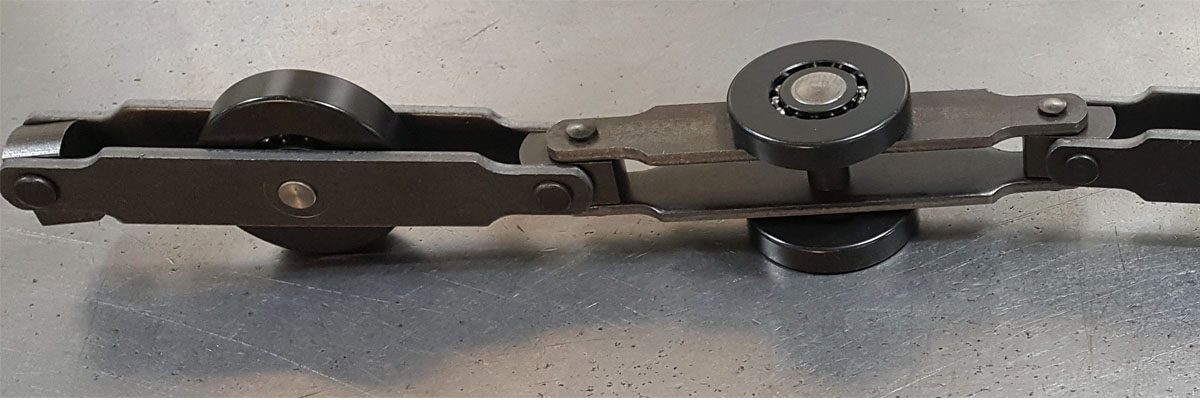

1.Th Chain

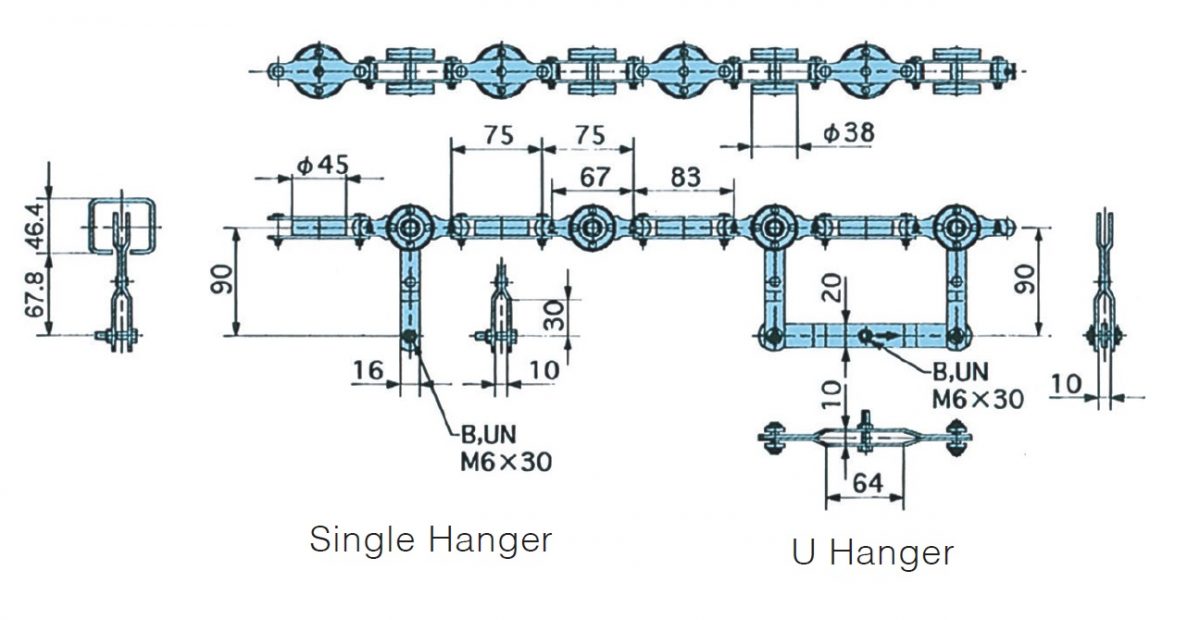

Th015 Chain

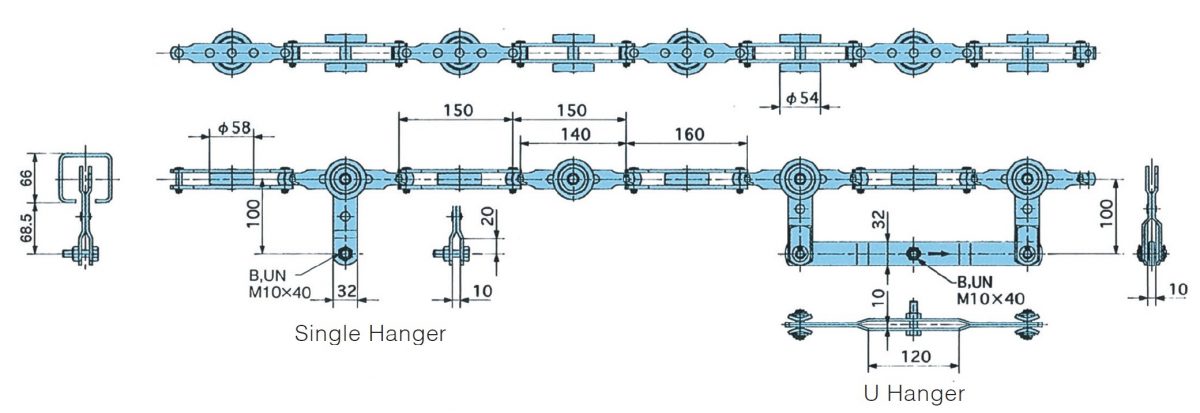

Th050 Chain

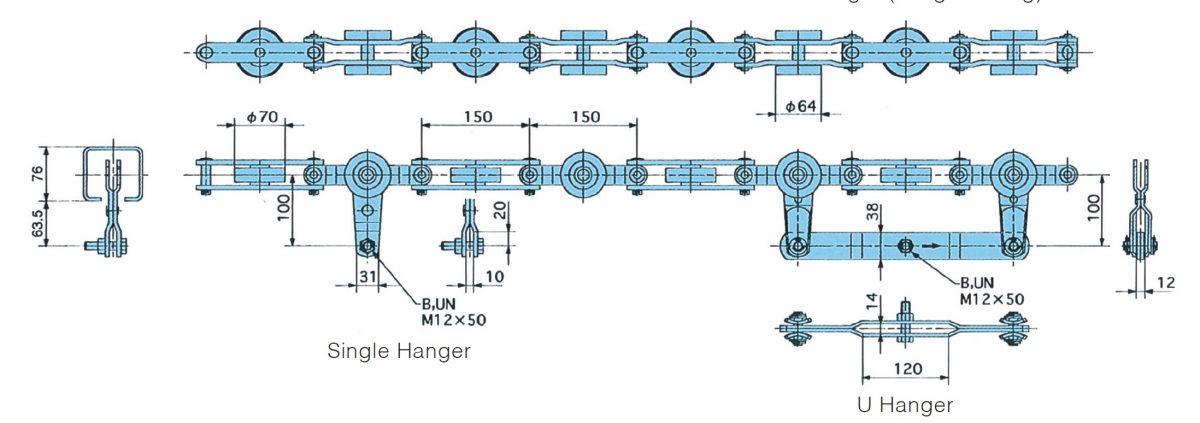

Th300 Chain
2.Th 구동부(Drive Unit)

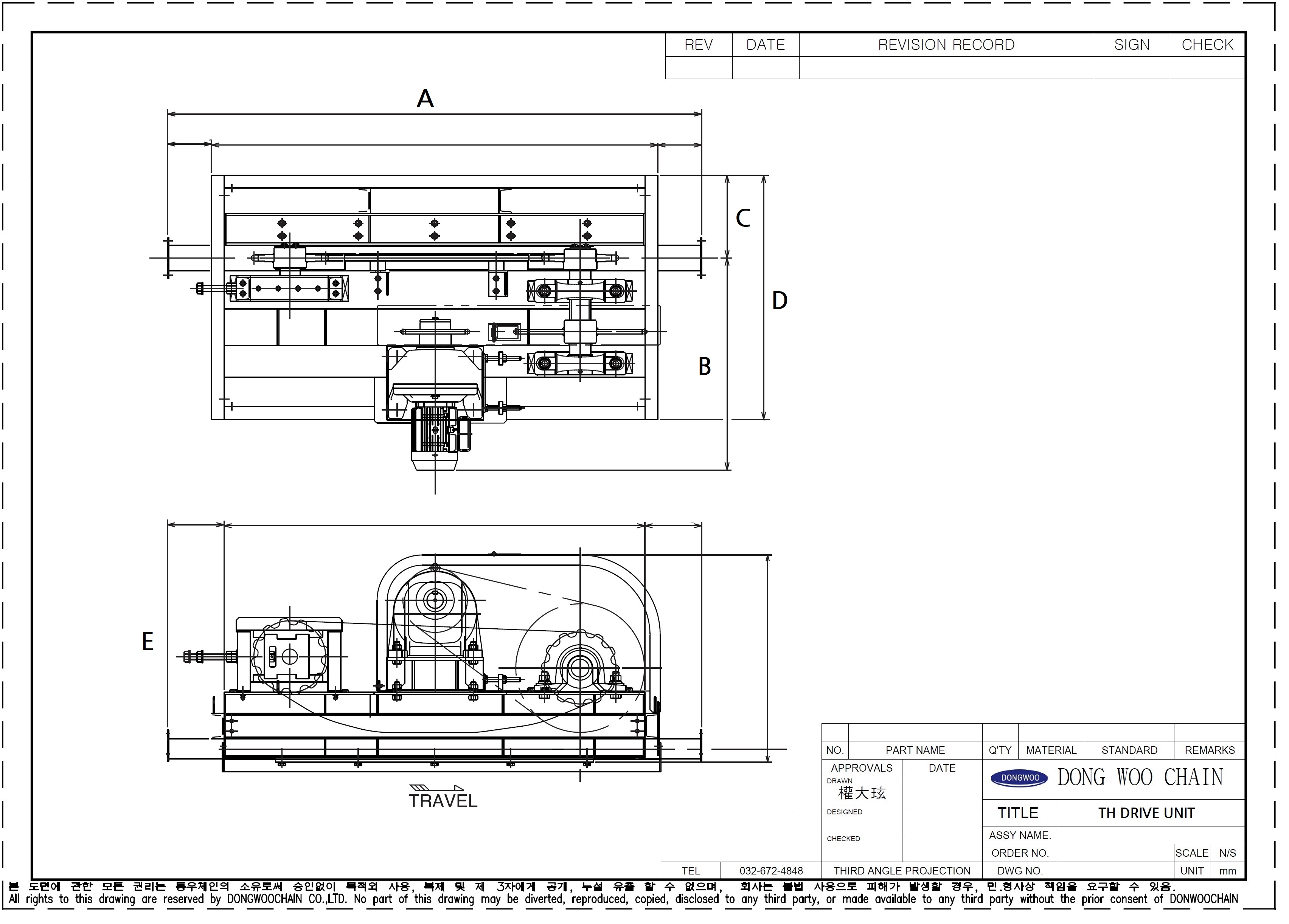

Sprocket Type
| 규격 | A | B | C | D | E |
|---|---|---|---|---|---|
| TH015 | 1600 | 730 | 250 | 800 | 450 |
| TH030 TH050 | 1600 | 790 | 250 | 800 | 520 |
| TH300 | 2100 | 850 | 250 | 1000 | 633 |

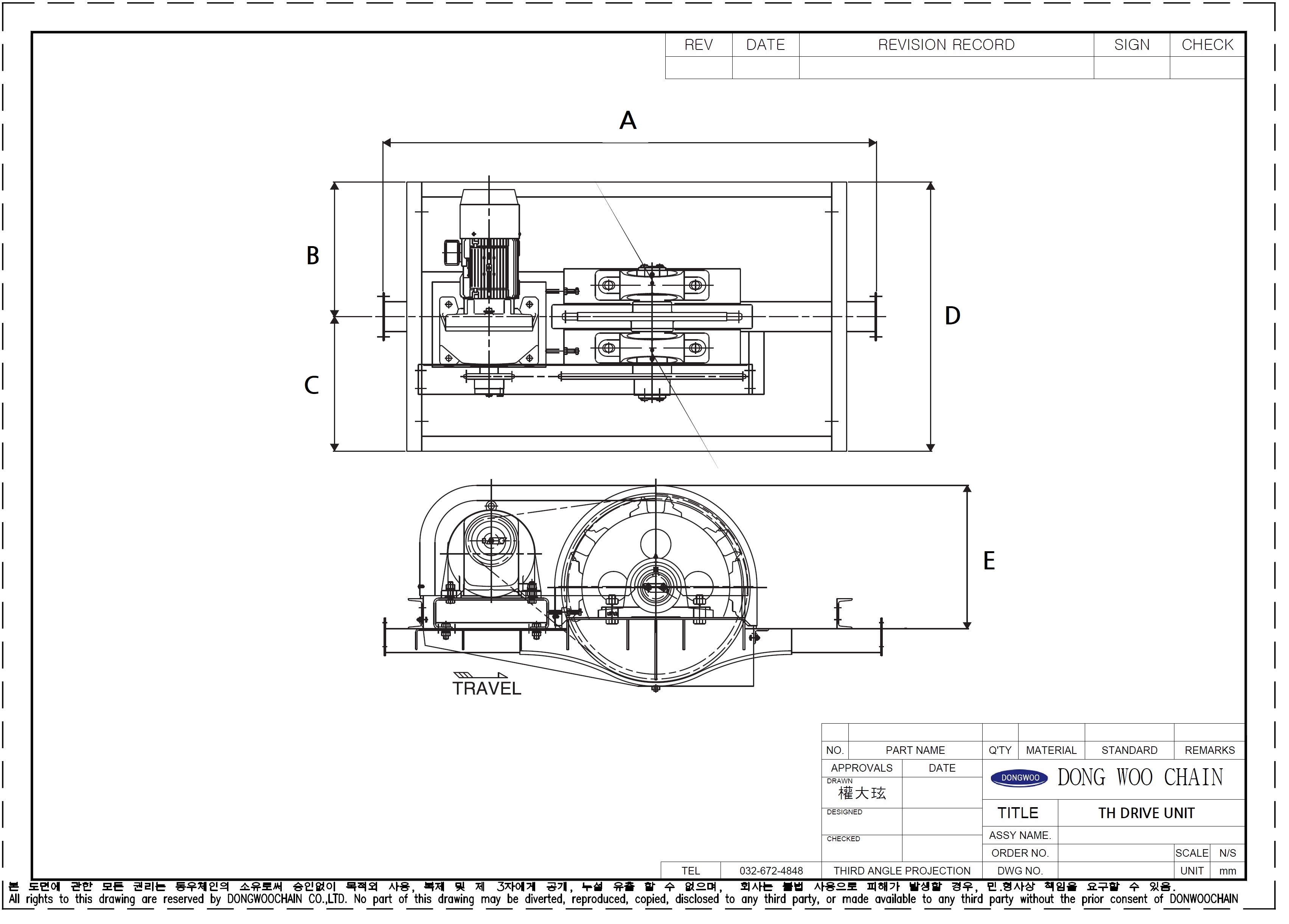

Caterpillar Type
| 규격 | A | B | C | D | E |
|---|---|---|---|---|---|
| TH015 | 1600 | 730 | 250 | 800 | 450 |
| TH030 TH050 | 1600 | 790 | 250 | 800 | 520 |
| TH300 | 1600 | 850 | 250 | 1000 | 633 |

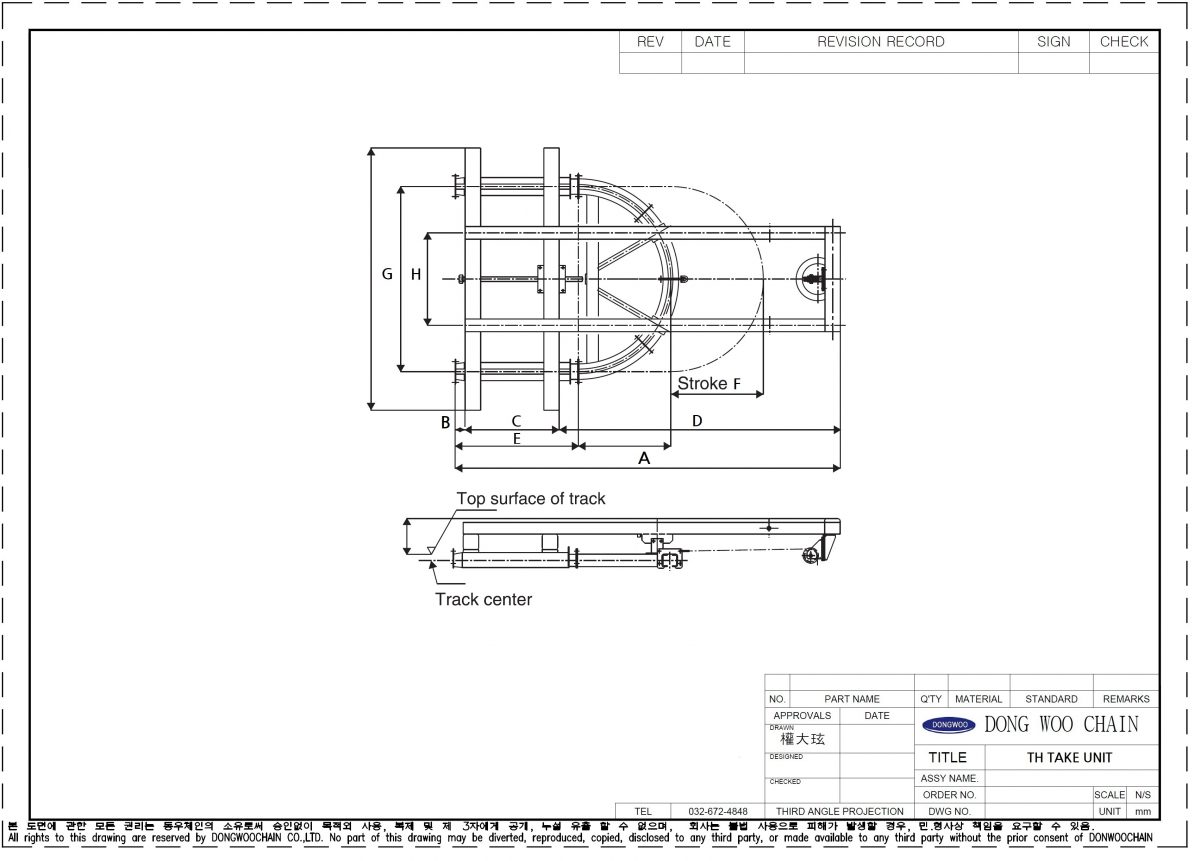

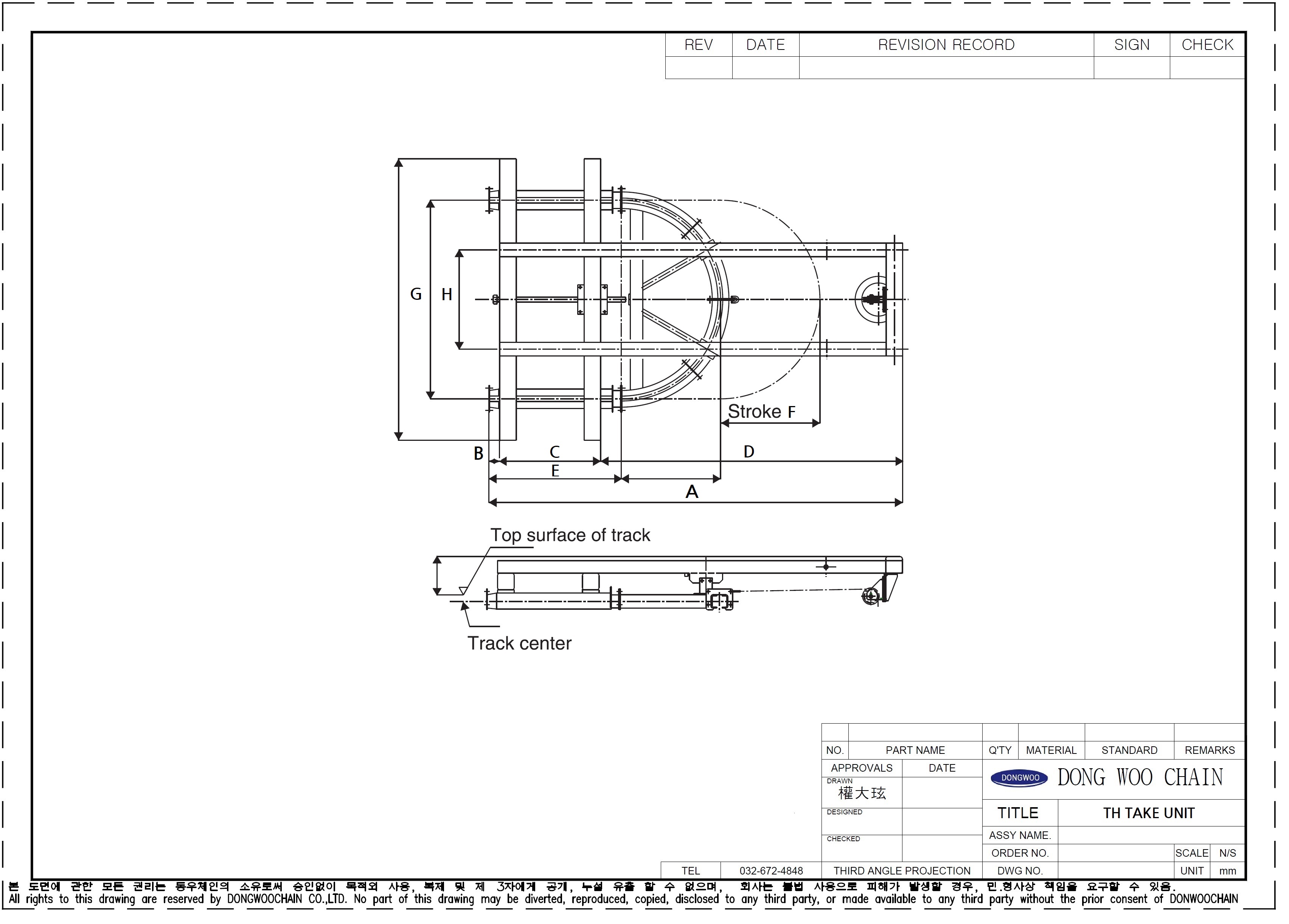

3.Th Take-Up
| 규격 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| TH015 | 1900 | 75 | 400 | 1425 | 600 | 400 | 800 | 400 |
| TH030 TH050 | 2614 | 75 | 600 | 1939 | 800 | 600 | 1200 | 600 |
| TH300 | 2601 | 75 | 600 | 1926 | 800 | 600 | 1200 | 600 |

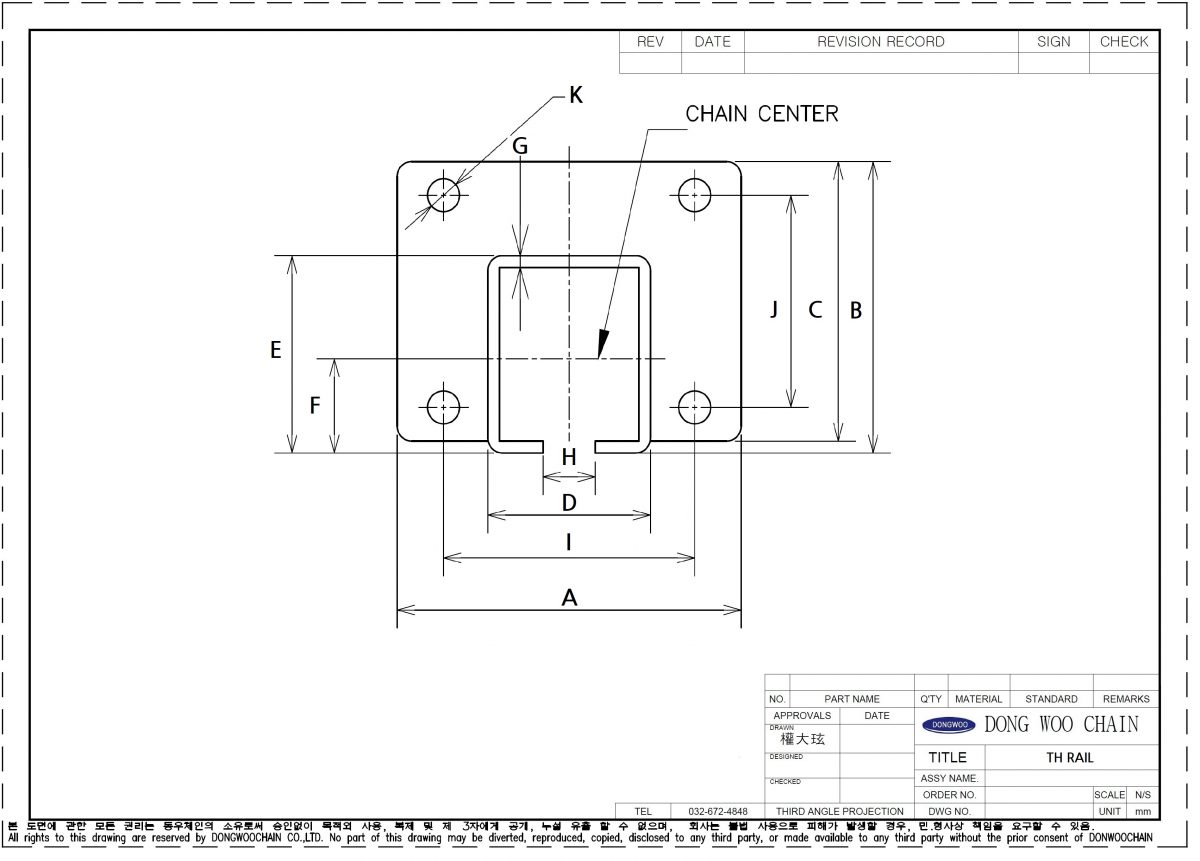

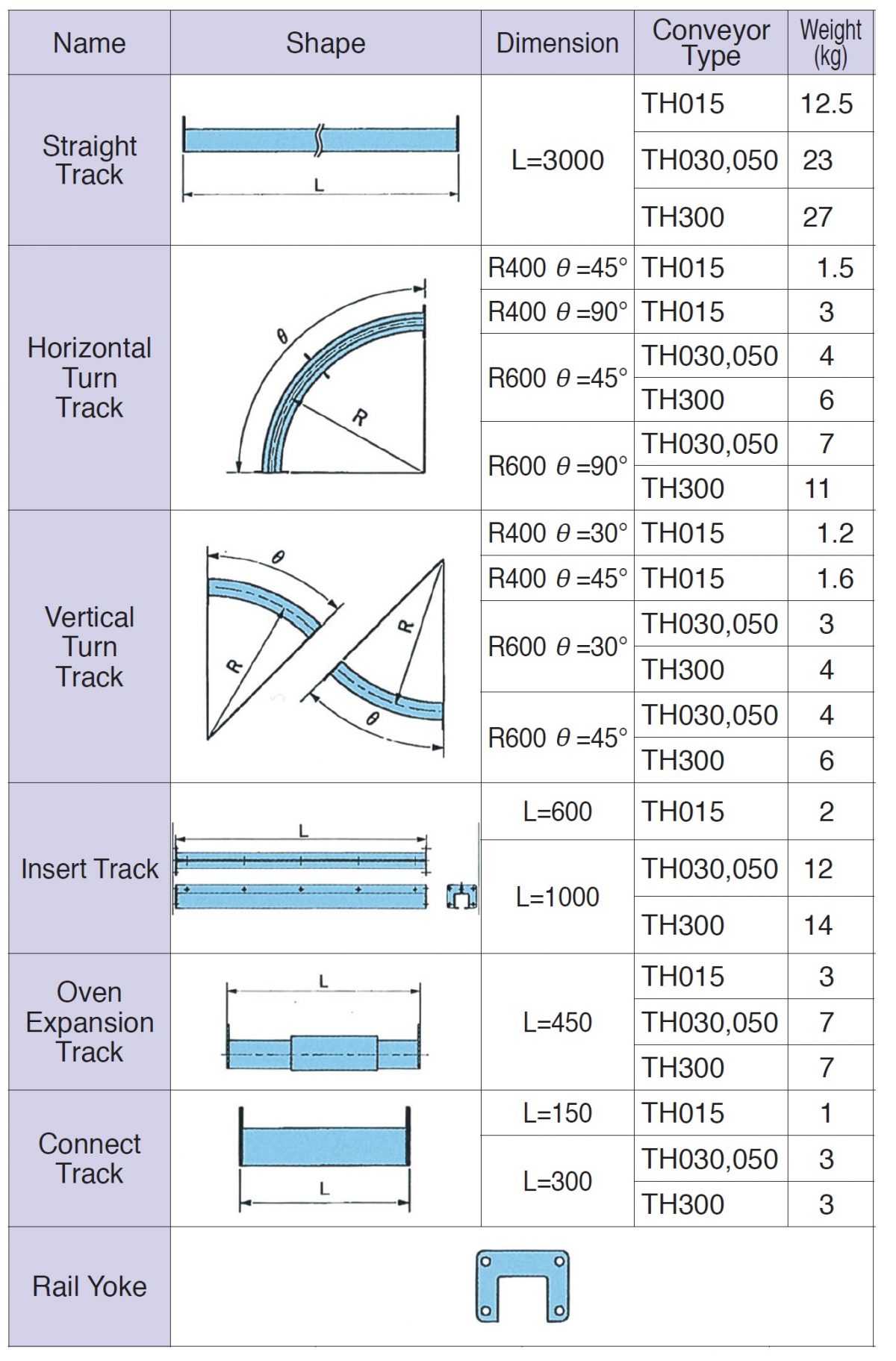

4.Th Rail
| 규격 | TH015 | TH030 TH050 | TH300 |
|---|---|---|---|
| A | 100 | 130 | 140 |
| B | 72 | 103 | 113 |
| C | 70 | 100 | 110 |
| D | 53.4 | 70 | 82 |
| E | 46.4 | 66 | 76 |
| F | 22.2 | 31.5 | 36.5 |
| G | 3.2 | 4.5 | 4.5 |
| H | 15 | 26 | 33 |
| I | 80 | 105 | 115 |
| J | 50 | 70 | 80 |
| K | 10 | 12 | 12 |
