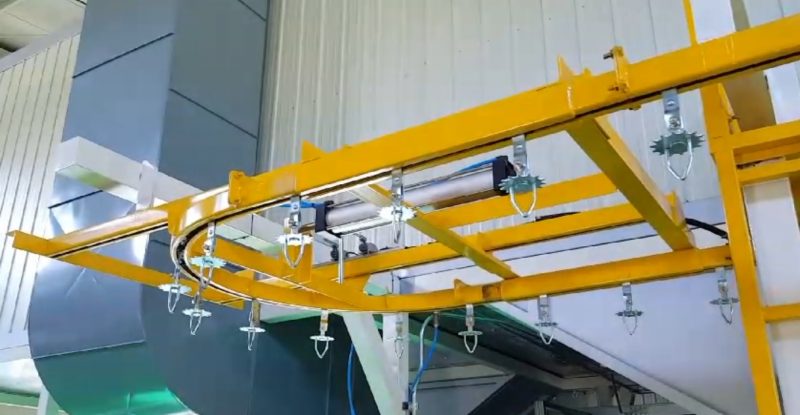

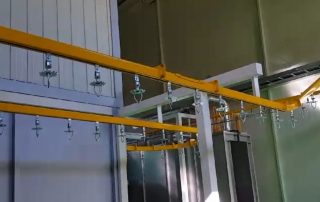

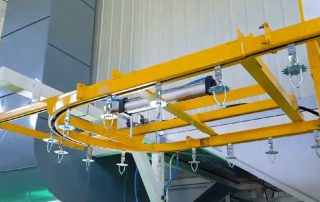

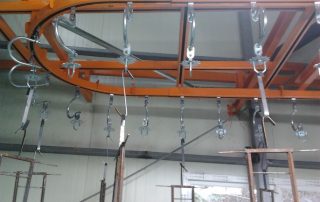

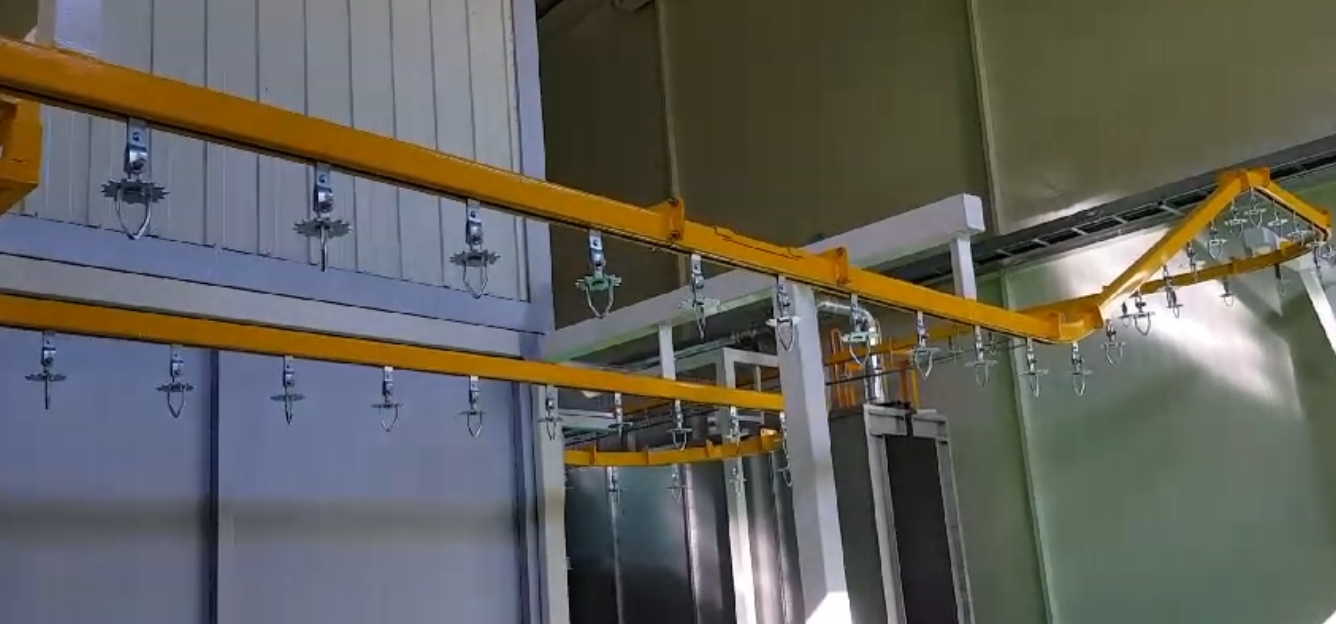

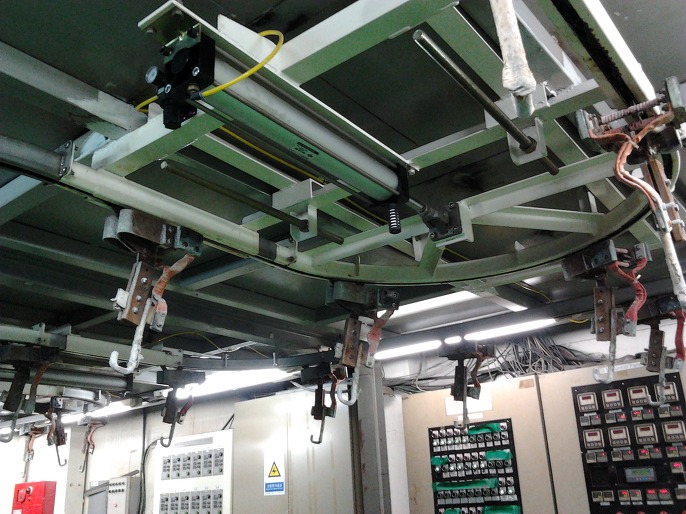

Nz75 Trolley Conveyor 소개
체인레일과 트롤리 부착체인으로 구성되어 Nz75 Chain에 운반물을 달아 운반하는 콘베어입니다.
최대 50kg 이하의 중·경량급 도장 또는 조립라인에 사용되며 일반적으로 가장 많이 보편화 되어있는 형식입니다

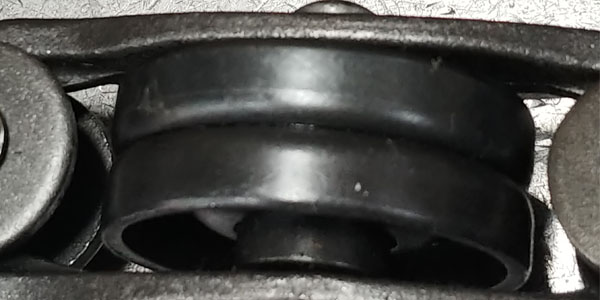

1. Nz75 체인
Nz75 Chain(P-Ttye)
프레스 타입

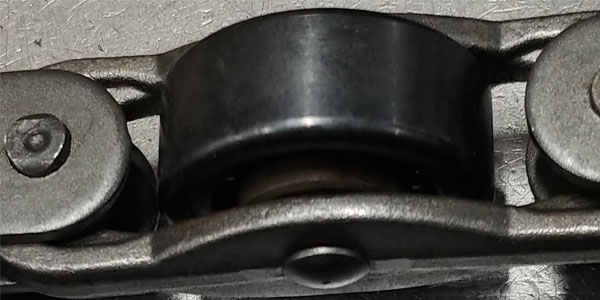

Nz75 Chain(S-Ttye)
선삭 타입
Nz75 Chain(P-Ttye)
프레스 타입 상세
Nz75 Chain(S-Ttye)
선삭 타입 상세

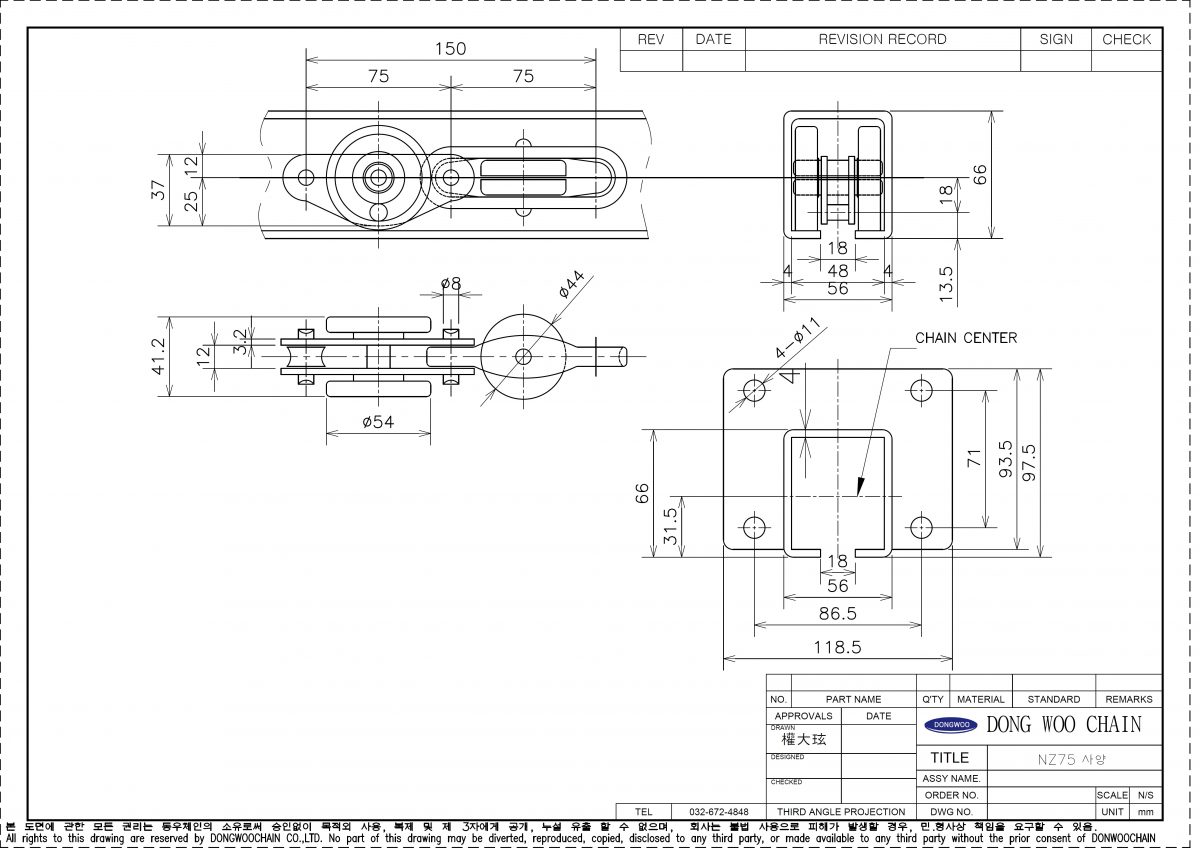

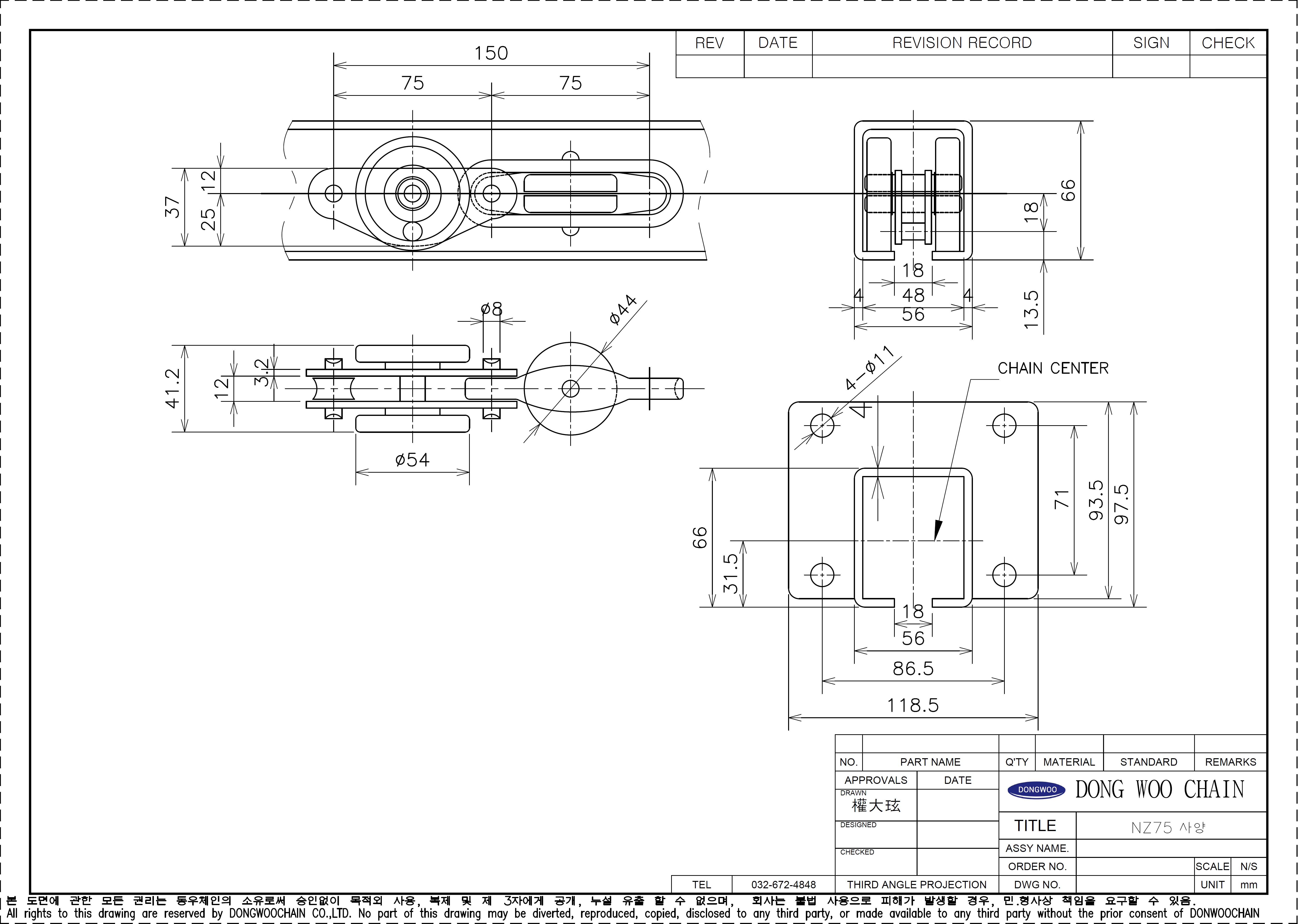

Nz75 체인 사양
| 규격 | 체인피치 | 체인허용장력 | 평균파단강도 | 체인중량 | 행거허용하중 | 최소행거피치 | 최고속도 |
|---|---|---|---|---|---|---|---|
| NZ75 Chain | 75mm | P-type: 300kg(프레스) S-type: 500kg(선삭) | P-type: 3,200kg(프레스) S-type: 5,300kg(선삭) | P-type: 4.2kg/M(프레스) S-type: 5kg/M(선삭) | Single: 25kg U: 50kg | 150mm | 15m/min |

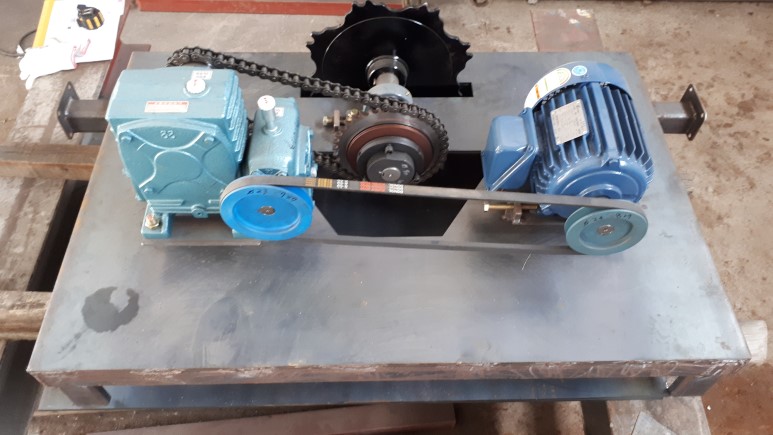

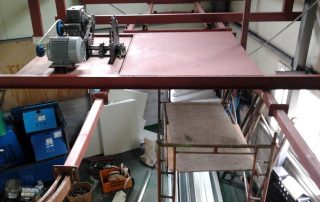

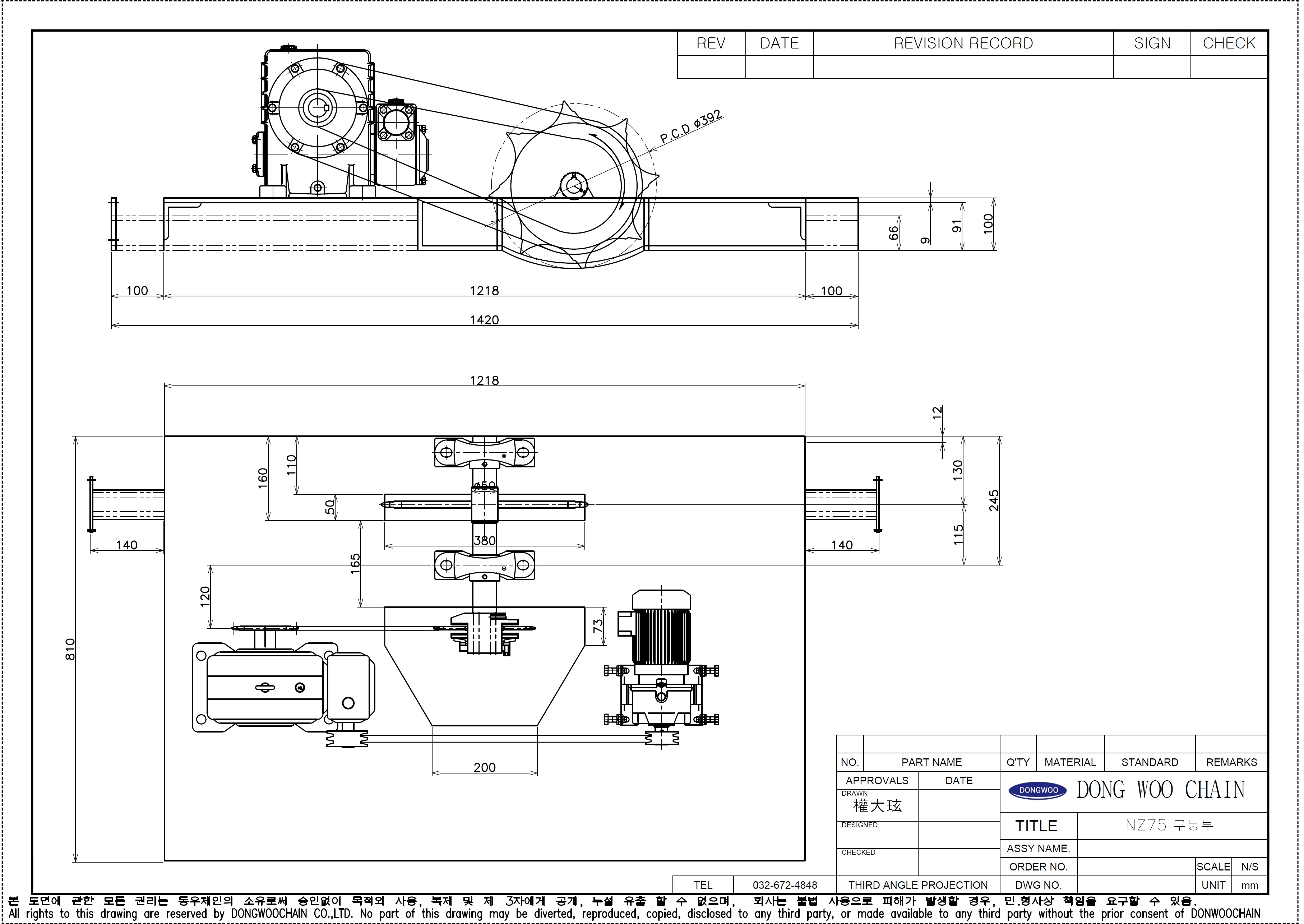

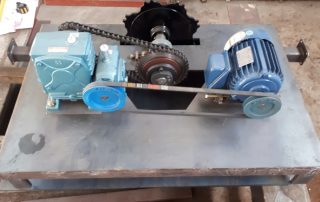

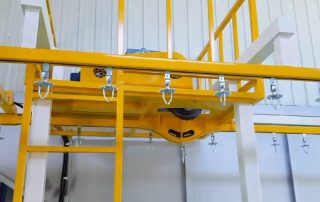

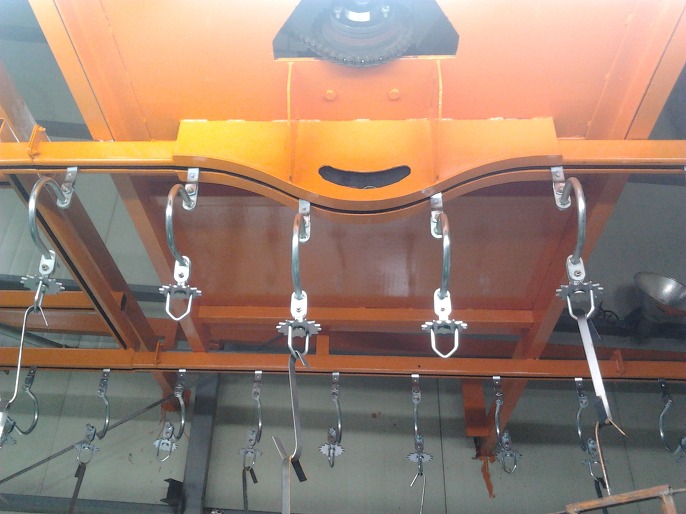

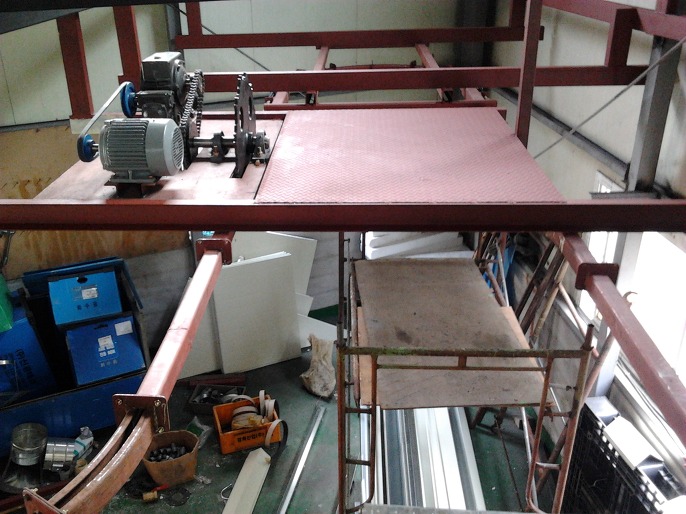

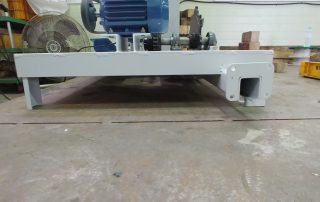

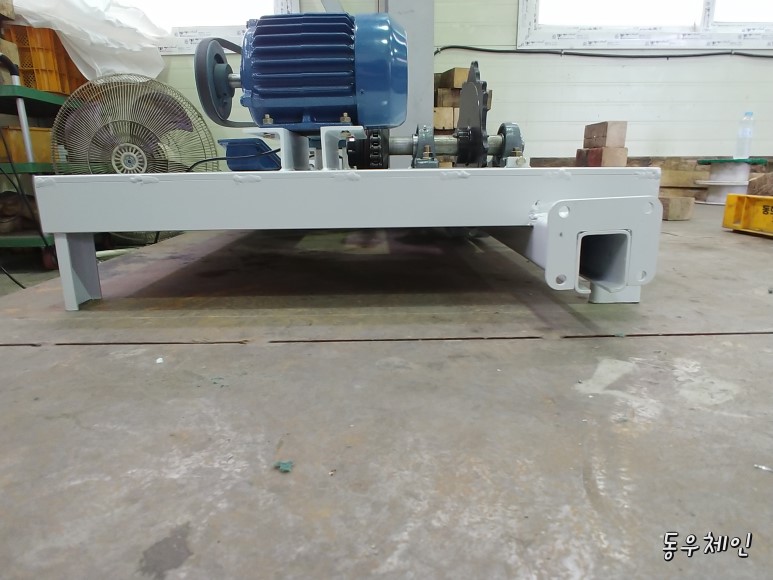

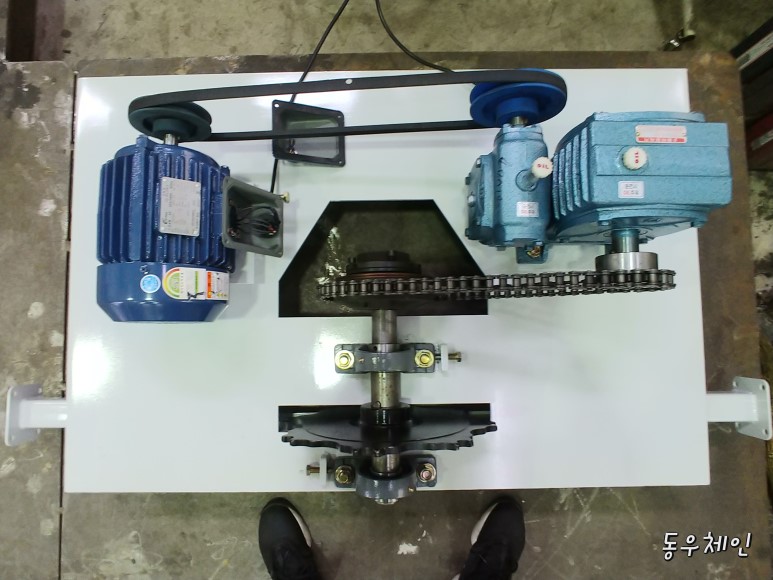

2.Nz75 구동부(Drive Unit)
Nz75 구동부는 2가지 Type로 나누어져 있으며
라인이 짧거나 부하가 덜 드는 라인은 8NT 구동부를 사용하고
비교적 길거나 부하가 많이 받는 곳은 Caterpillar 타입을 사용합니다.
현재 Caterpillar 타입 구동부는 꼭 사용해야 하는 곳에서만 사용하고 있어서 , 특수 Type으로 제작됩니다.

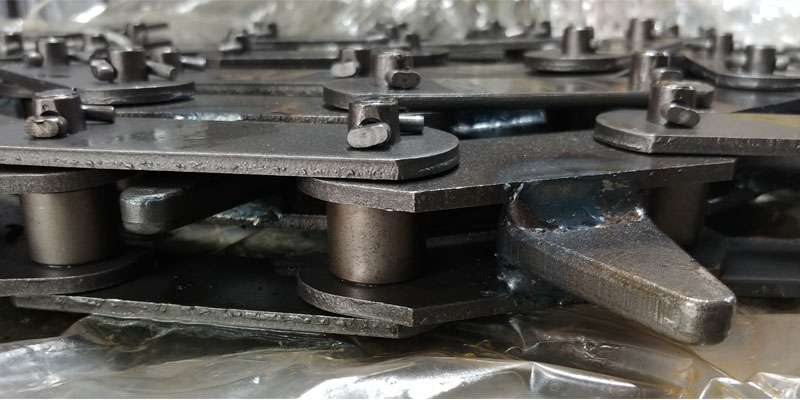

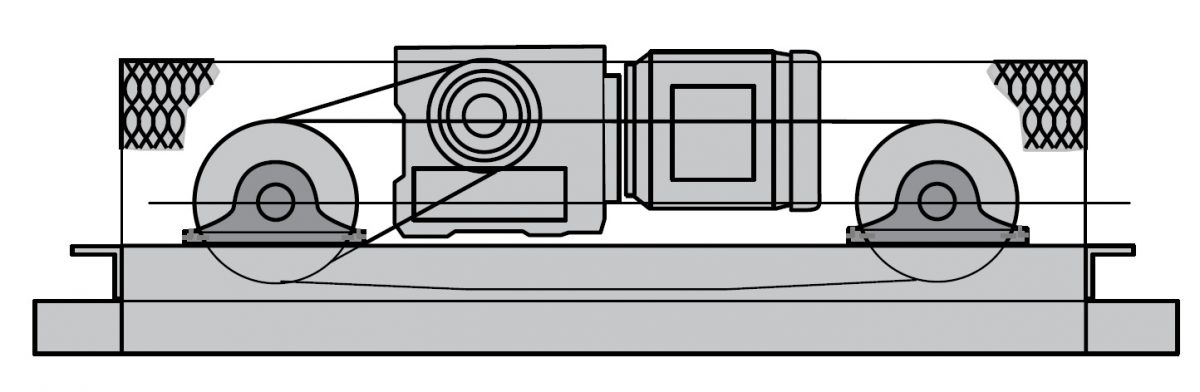

Nz75 Caterpillar Chain

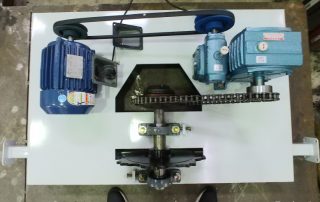

Nz75 구동부(Drive Unit) 구동 테스트 영상

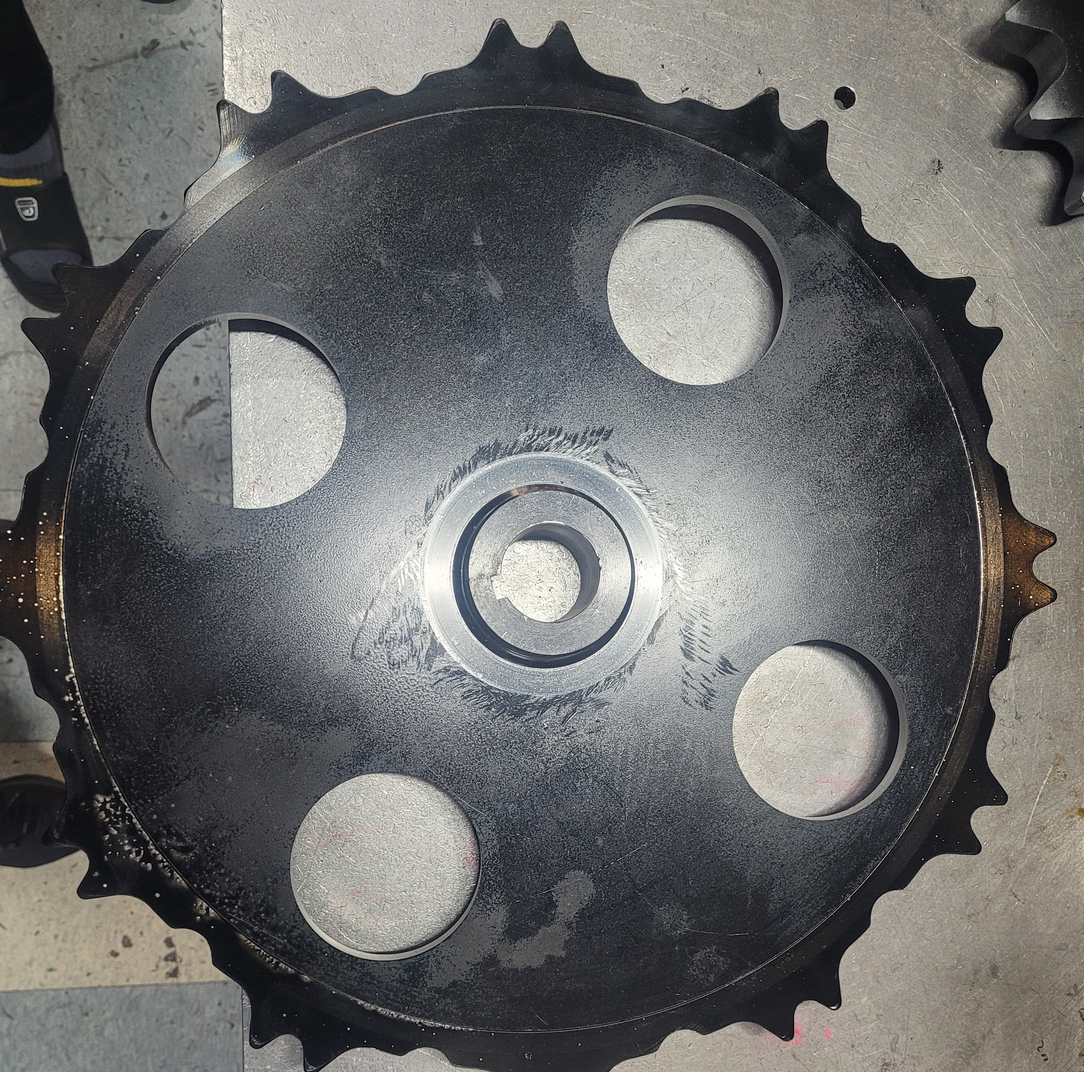

Nz75 SPROCKET
단방향
양방향

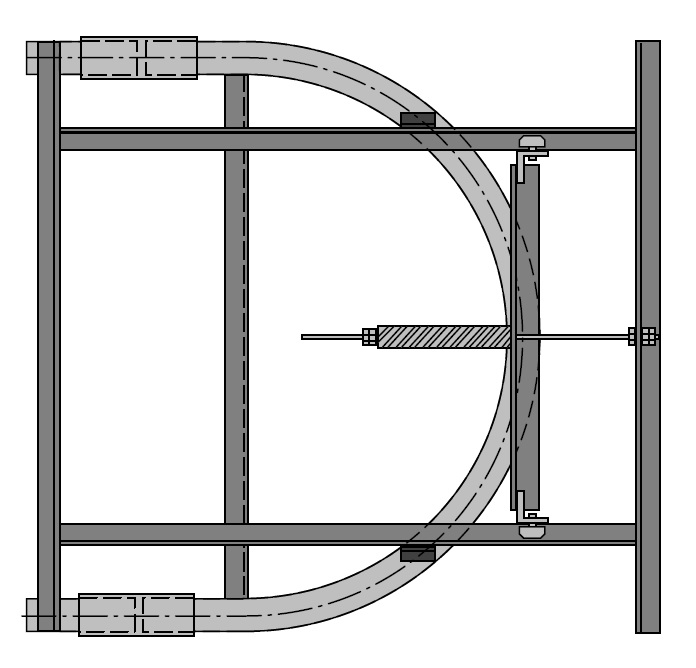

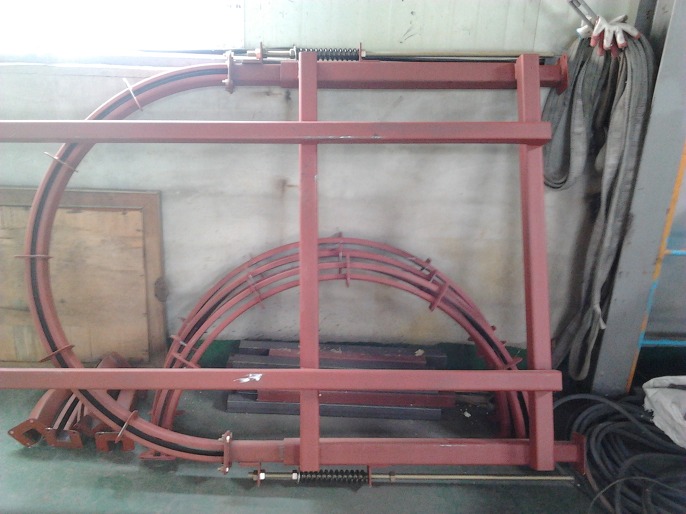

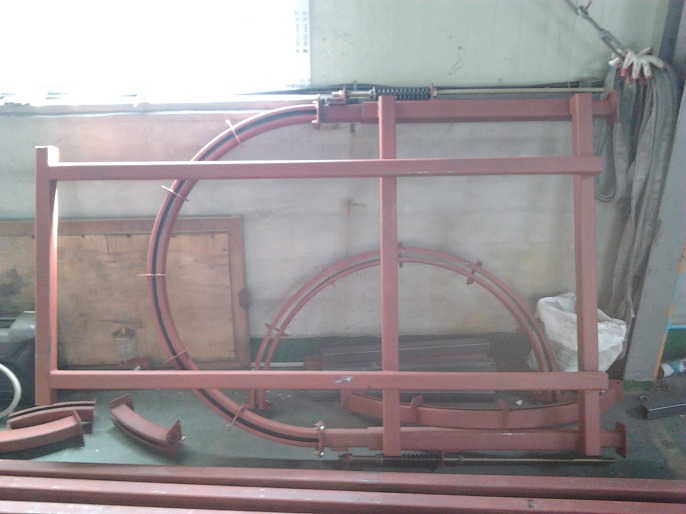

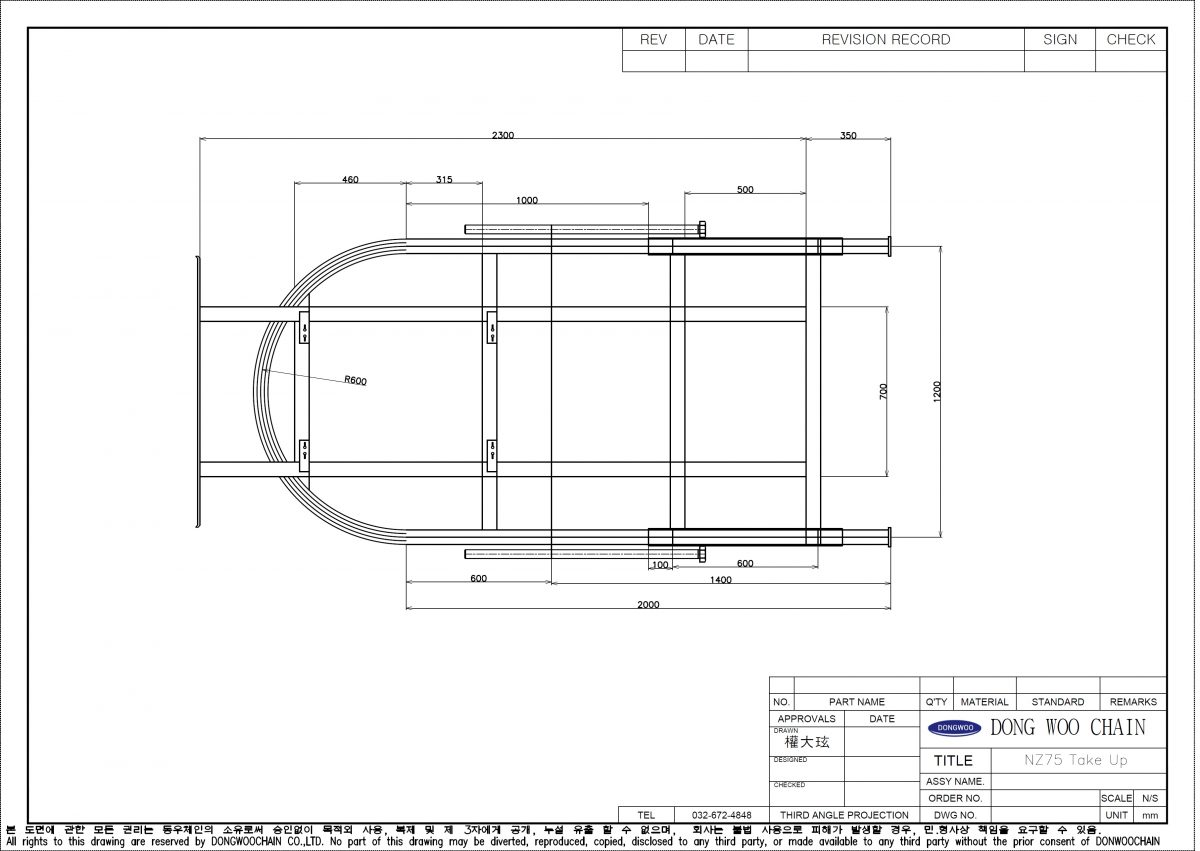

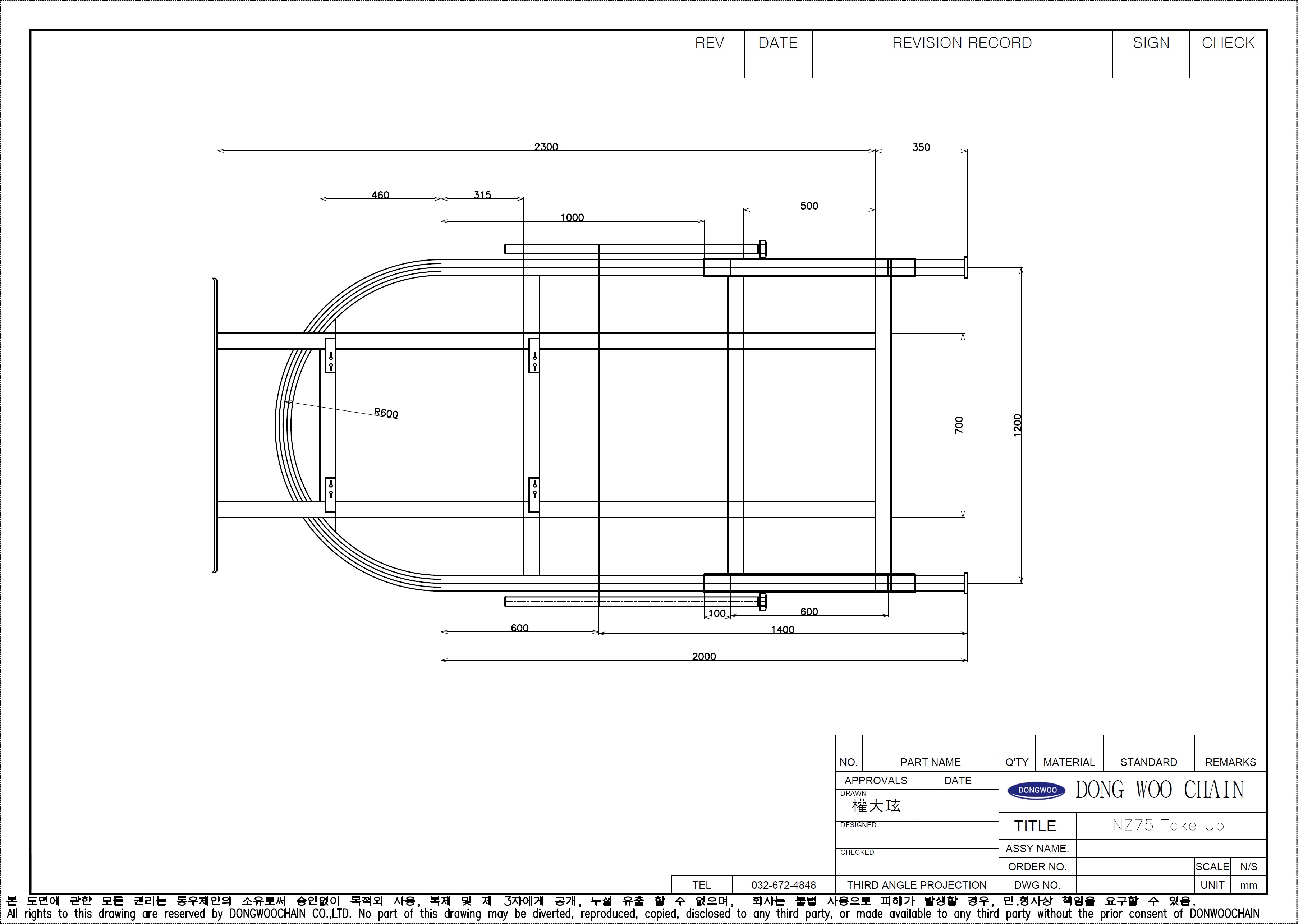

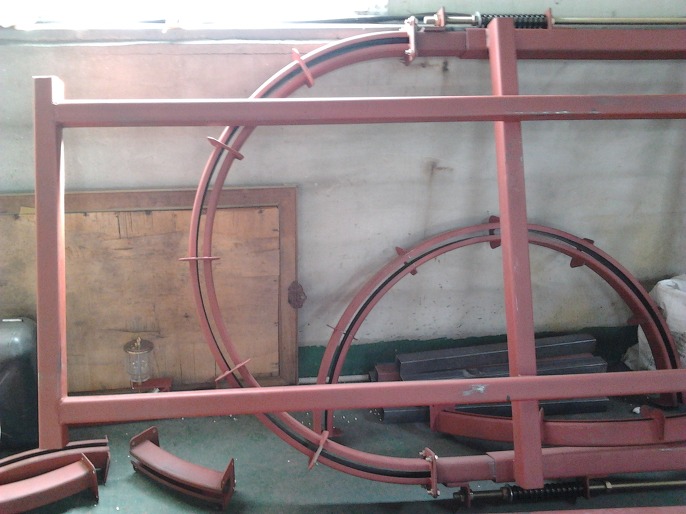

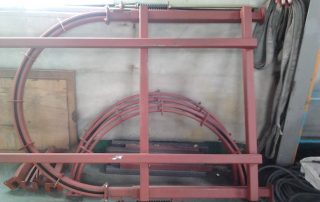

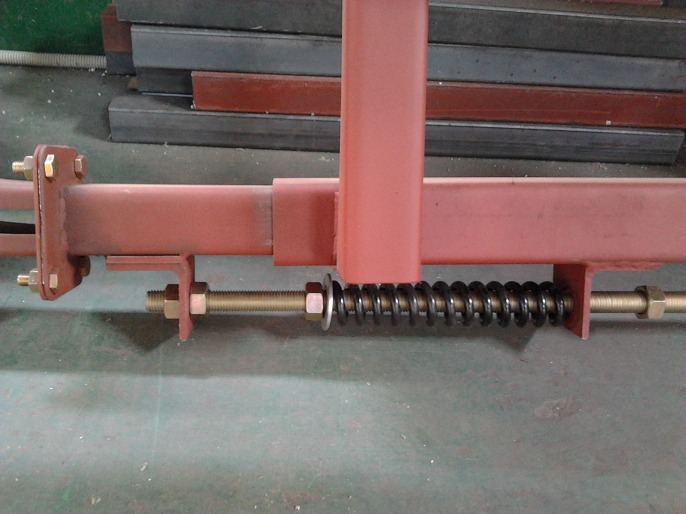

3.Nz75 Take-Up
Take-Up Unit 방식에는 자중식(Weight type), 스프링식(Spring type), 스크류식(Screw type)이 있으며
비교적 긴라인이나 건조라인등 고온의 분위기에는 자중식을 사용하고, 비교적 간단한 라인에는 스프링식과 스크류식을 사용 합니다.
4.Nz75 Rail

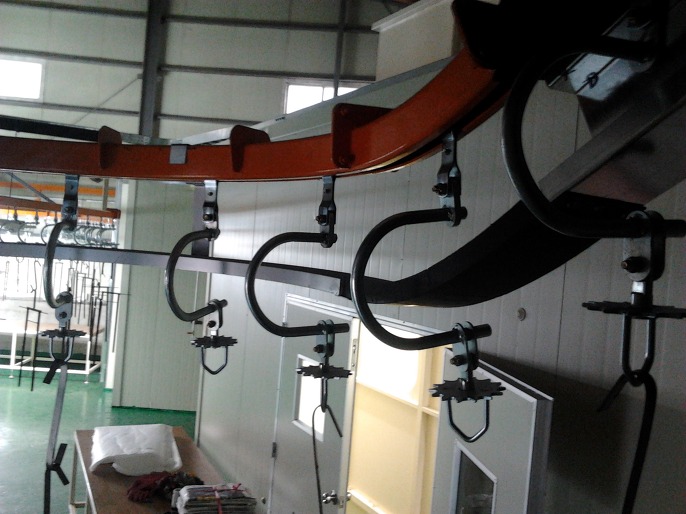

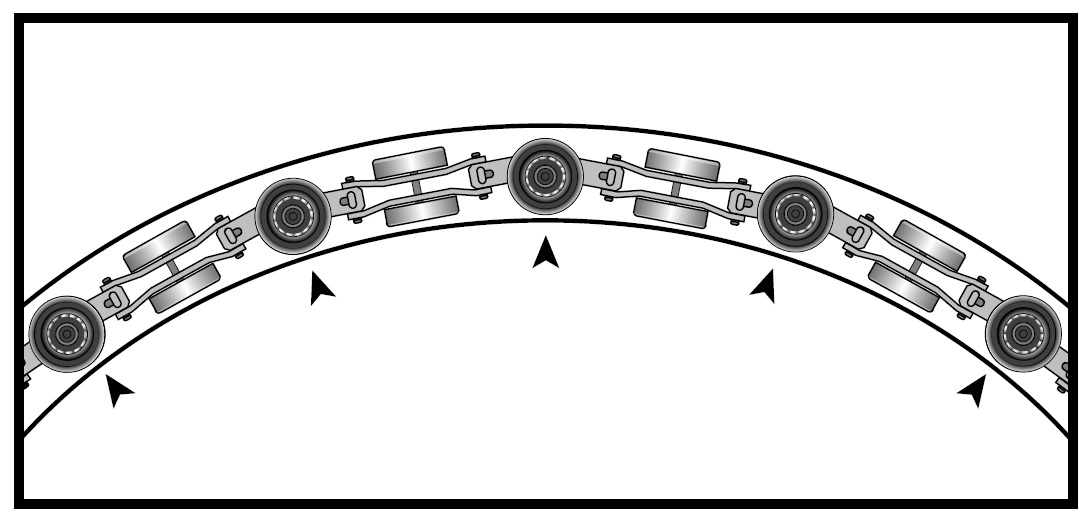

수평곡선 Nz75 Chain 이동 모습

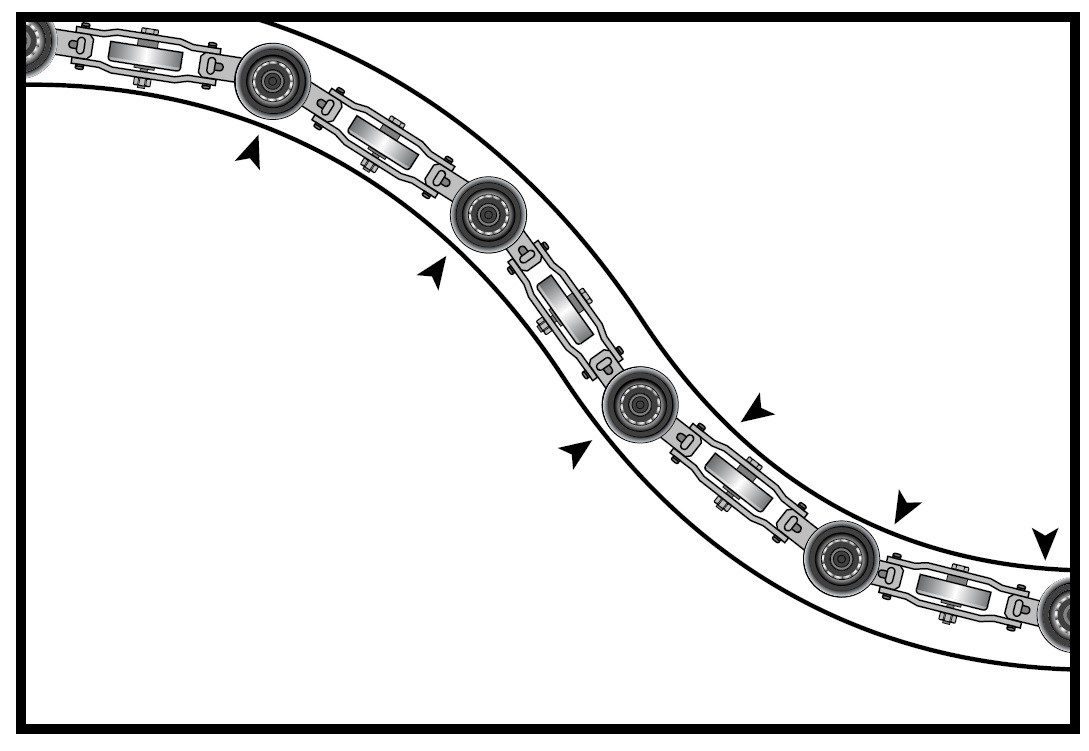

수직곡선 Nz75 Chain 이동 모습

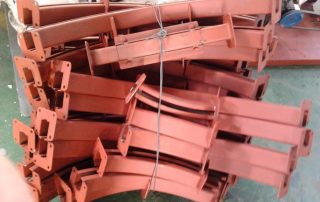

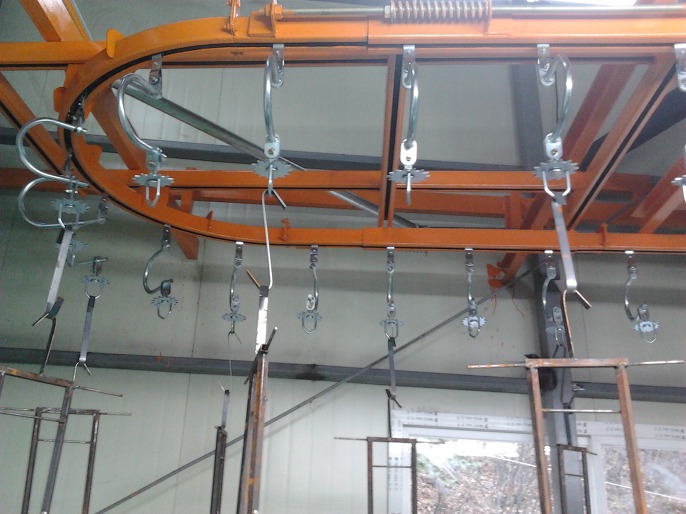

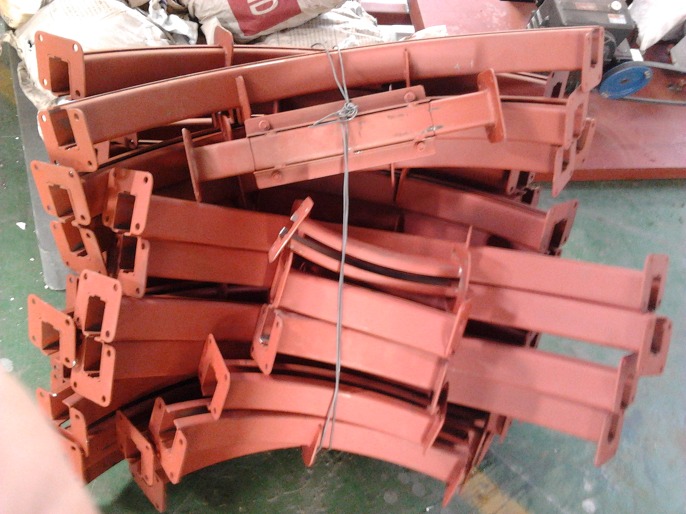

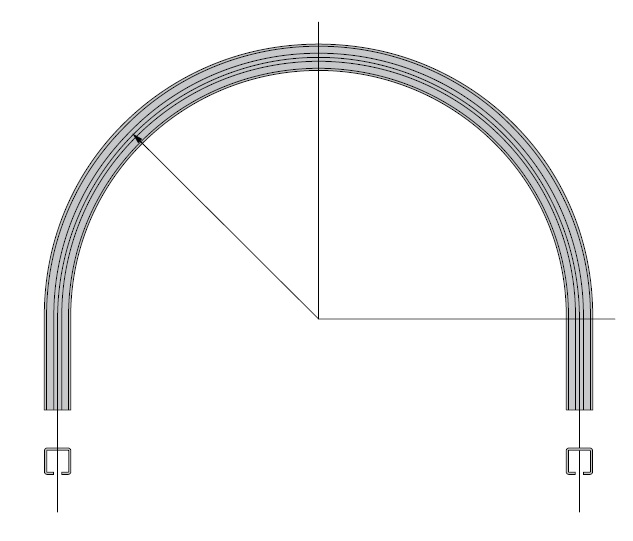

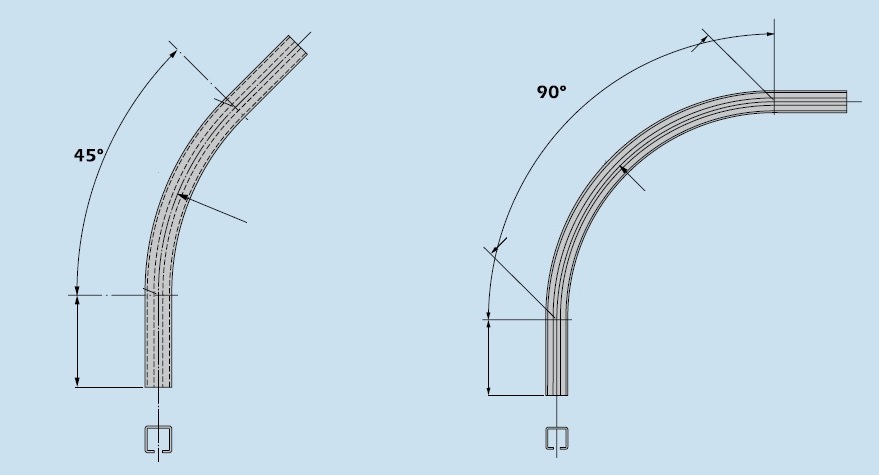

Nz75 Rail 수평곡선
수평곡선 레일은 45˚,90˚를 표준으로 지정하여 제작하고 있으며,
그외에는 특수타입으로 제작하고 있습니다.

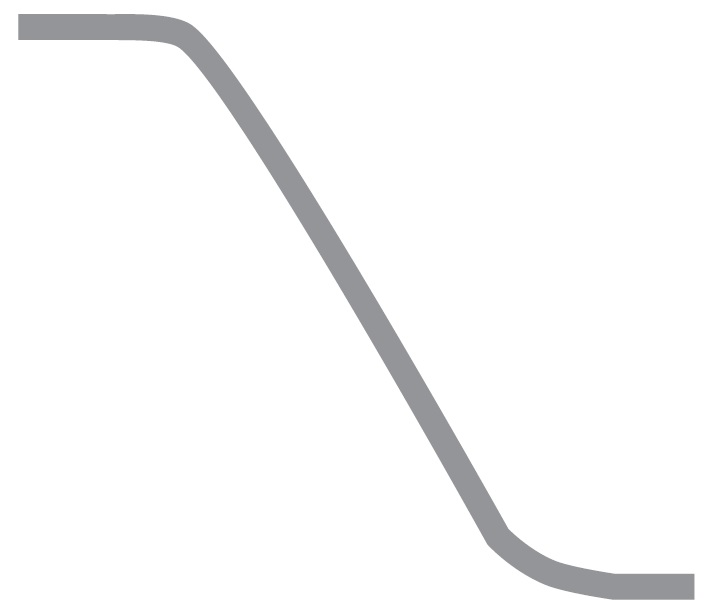

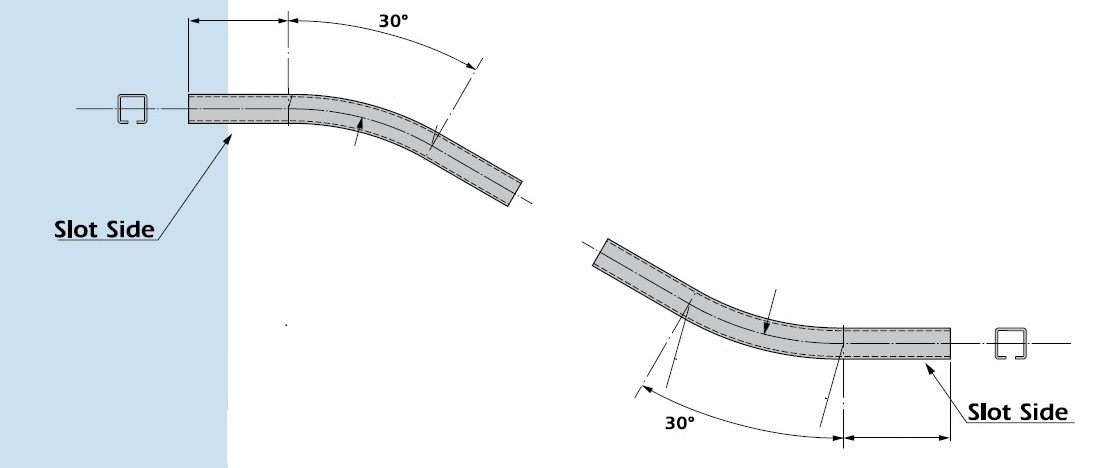

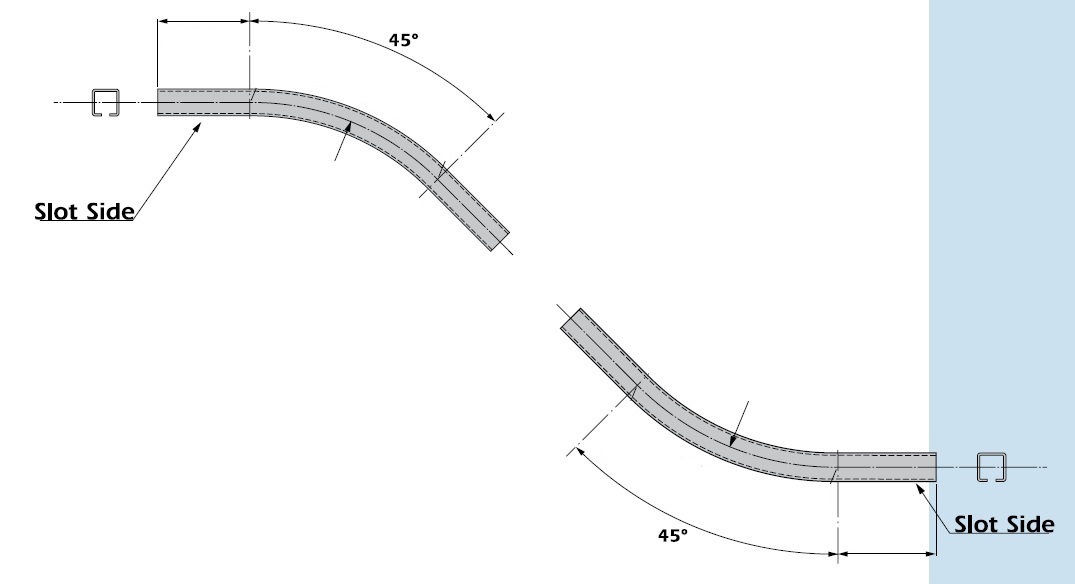

Nz75 Rail 수직곡선
수직곡선 레일은 30˚, 45˚를 표준으로 지정하여 제작하고 있으며,
그외에는 특수타입으로 제작하고 있습니다.

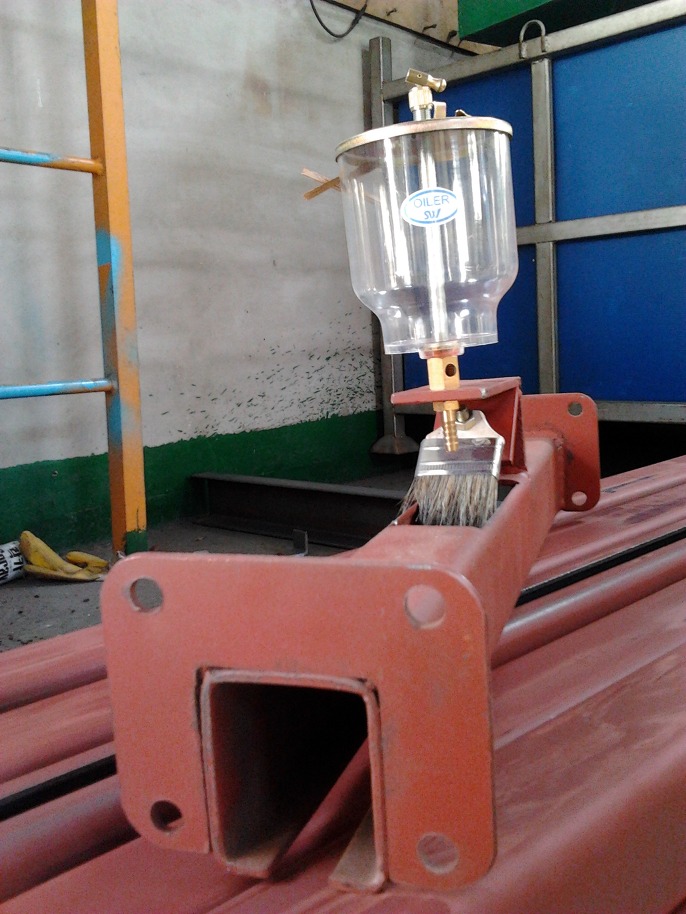

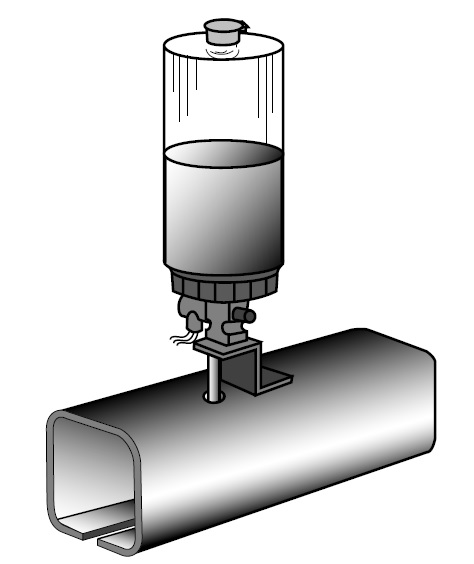

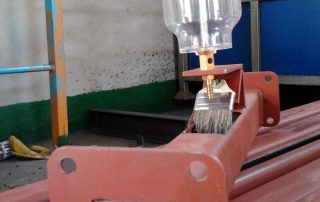

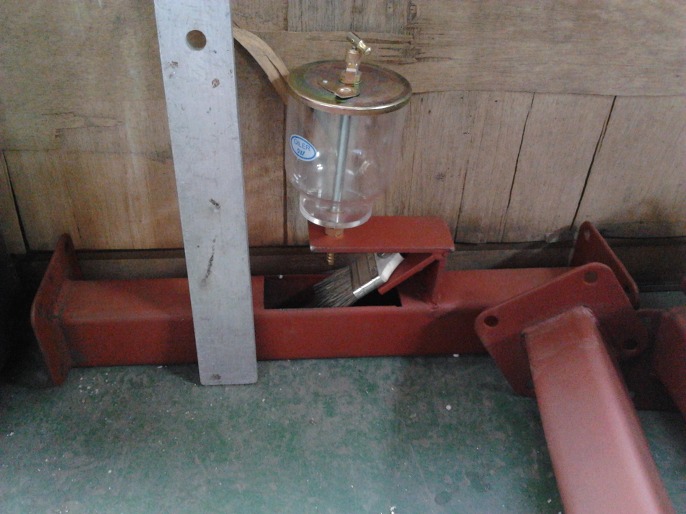

Nz75 Rail 급유구

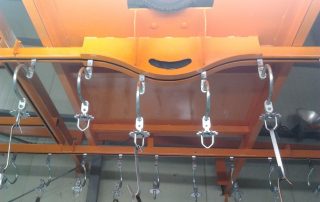

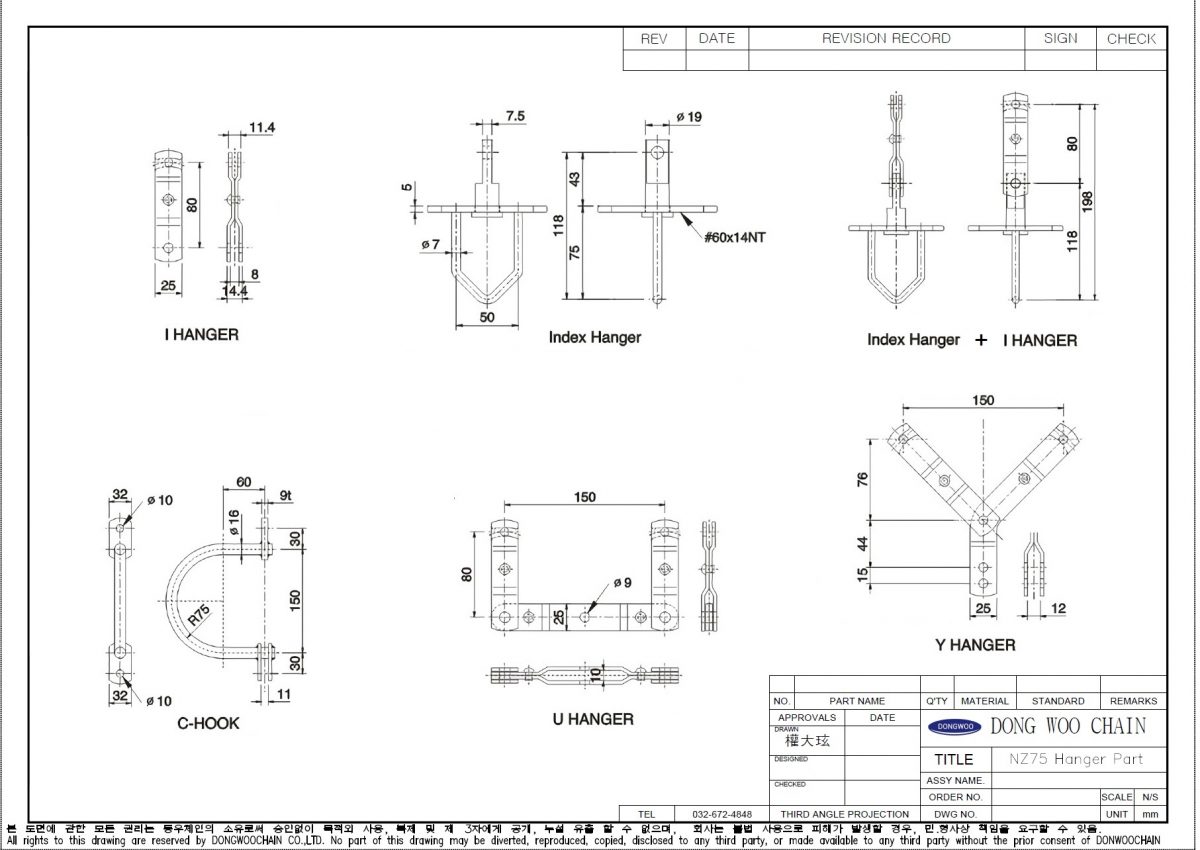

5.Nz75 Hanger
